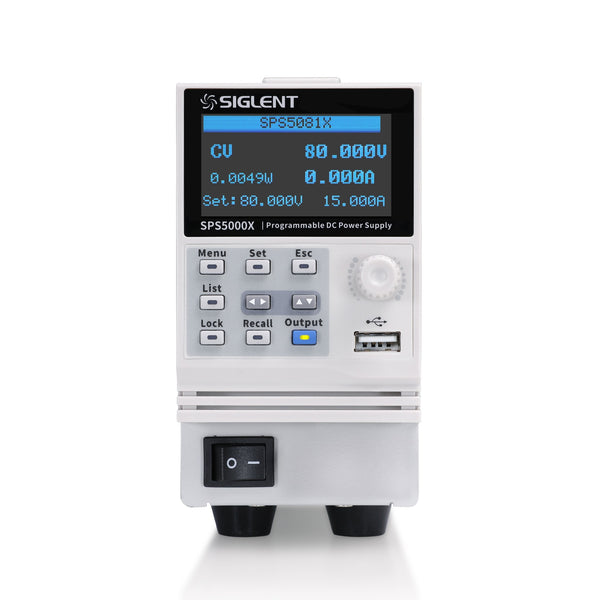

Siglent SPS5081X este o sursă de alimentare DC programabilă în comutație, concepută pentru laboratoare, dezvoltare hardware, producție și sisteme automate de test. Oferă un domeniu larg de ieșire de până la 80 V și 15 A, cu o putere maximă de 360 W, fiind potrivită atât pentru circuite care necesită tensiuni mai ridicate, cât și pentru aplicații cu cerințe moderate de curent.
Rezoluția de 1 mV și 1 mA permite reglaje precise, iar funcția Remote Sense compensează căderile de tensiune pe cablurile de alimentare. Funcțiile CV/CC Priority, List Mode cu până la 50 de pași, ratele programabile de variație și controlul analogic extern permit configurarea unor scenarii de test complexe. Interfețele USB și LAN, împreună cu serverul web integrat, permit controlul de la distanță din PC sau browser.
Caracteristici principale
| Caracteristică |
Detalii |
| Ieșire |
1 canal |
| Domeniu tensiune |
0–80 V |
| Domeniu curent |
0–15 A |
| Putere maximă |
360 W |
| Tip sursă |
Switching DC |
| Programabilă |
Da |
| Constant Power |
Da |
| Rezoluție |
1 mV / 1 mA |
| CV Priority |
Da |
| CC Priority |
Da |
| Remote Sense |
Da |
| Slew Rate reglabil |
Da |
| Circuit intern de descărcare |
Da |
| List Mode |
Până la 50 pași |
| Control analogic |
Da |
| Monitorizare analogică |
Da |
| USB |
Da |
| LAN |
Da |
| Web Server |
Da |
| GPIB |
Opțional prin USB-GPIB |
| Display |
OLED 2,4" |
Avantaje tehnice
| Avantaj tehnic |
Beneficiu pentru utilizator |
| Tensiune până la 80 V |
Potrivită pentru circuite și module care necesită tensiuni mai ridicate |
| Curent până la 15 A |
Acoperă o gamă largă de sarcini |
| Putere de 360 W |
Permite teste solicitante într-un format compact |
| Wide-range constant power |
Mai multe combinații utile de tensiune și curent |
| Rezoluție 1 mV / 1 mA |
Reglare precisă și repetabilă |
| Remote Sense |
Compensează pierderile de tensiune pe cabluri |
| CV/CC Priority |
Controlează mai bine comportamentul la pornire și schimbările de sarcină |
| List Mode |
Permite secvențe automate de până la 50 pași |
| Control analogic |
Integrare în sisteme ATE |
| USB + LAN |
Control și automatizare de la calculator |
| Web Server |
Operare din browser fără software dedicat |
| OVP/OCP/LPP/OTP |
Protecție extinsă pentru sarcină și sursă |
Aplicații și domenii de utilizare
| Domeniu / utilizare |
Pentru ce este potrivită |
| Laboratoare electronice |
Alimentarea și testarea circuitelor |
| Cercetare și dezvoltare |
Prototipare și validare |
| Automotive |
Testarea modulelor electronice |
| Electronică de putere |
Testarea convertoarelor și controlerelor |
| Telecom |
Alimentarea echipamentelor și modulelor |
| LED |
Testarea driverelor și sistemelor de iluminat |
| Producție |
Testare repetitivă și automatizată |
| Burn-in |
Teste de durată cu alimentare controlată |
| Baterii |
Simulări de alimentare și încărcare controlată |
| Educație |
Laboratoare universitare și tehnice |
| Automatizare |
Integrare în sisteme ATE |
| Energie |
Testarea modulelor și subsistemelor DC |
Siglent poziționează seria SPS5000X pentru aplicații industriale, educație, energie, laborator, LED și electronică auto.
Specificații tehnice complete
| Specificație |
Detalii |
| Brand |
Siglent |
| Serie |
SPS5000X |
| Model |
SPS5081X |
| Tip |
Sursă DC programabilă în comutație |
| Canale |
1 |
| Tensiune maximă |
80 V |
| Curent maxim |
15 A |
| Putere maximă |
360 W |
| Rezoluție setare tensiune |
1 mV |
| Rezoluție citire tensiune |
1 mV |
| Rezoluție setare curent |
1 mA |
| Rezoluție citire curent |
1 mA |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie readback tensiune |
±(0,1% + 20 mV) |
| Precizie programare curent |
±(0,1% + 10 mA) |
| Precizie readback curent |
±(0,1% + 20 mA) |
| Remote Sense |
Da |
| Display |
OLED |
| Diagonală display |
2,4" |
| Unghi de vizualizare |
170° |
| USB |
Da |
| LAN |
Da |
| Web Server |
Da |
| Control analogic |
Da |
| USB-GPIB |
Opțional |
| List Mode |
Până la 50 pași |
| Circuit descărcare intern |
Da |
| OVP |
Da |
| OCP |
Da |
| LPP |
Da |
| OTP |
Da |
| Dimensiuni |
71 × 124 × 418 mm |
| Greutate |
Aproximativ 3,3 kg |
Valorile de precizie pentru SPS5081X sunt confirmate de tabelul oficial Siglent.
Domeniul de ieșire și puterea constantă
| Caracteristică |
Detalii |
| Tensiune maximă |
80 V |
| Curent maxim |
15 A |
| Putere maximă |
360 W |
| 80 V + 15 A simultan |
Nu |
| Motiv |
80 V × 15 A = 1200 W, peste limita de 360 W |
| Tip funcționare |
Wide-range / Constant Power |
Important: 80 V și 15 A sunt limite maxime individuale. La 80 V și puterea maximă de 360 W, curentul este de aproximativ 4,5 A. La 15 A, limita de 360 W este atinsă la aproximativ 24 V.
Precizie și rezoluție
| Parametru |
Valoare |
| Rezoluție tensiune |
1 mV |
| Rezoluție curent |
1 mA |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie citire tensiune |
±(0,1% + 20 mV) |
| Precizie programare curent |
±(0,1% + 10 mA) |
| Precizie citire curent |
±(0,1% + 20 mA) |
Ripple și zgomot
Conform datelor furnizate pentru această configurație:
| Parametru |
Valoare |
| Ripple / zgomot CV |
≤7 mVrms |
| Ripple / zgomot CC |
≤27 mArms |
Aceste valori sunt specifice SPS5081X și nu trebuie confundate cu cele ale variantelor SPS5082X sau SPS5083X, care au curent și putere mai mari.
Remote Sense
| Caracteristică |
Detalii |
| Remote Voltage Sensing |
Da |
| Scop |
Compensarea căderii de tensiune pe conductoare |
| Utilizare |
Cabluri lungi sau sarcini cu curent ridicat |
| Măsurare |
Direct la sarcină |
Remote Sense este una dintre funcțiile standard declarate de Siglent pentru seria SPS5000X.
CV Priority și CC Priority
| Mod |
Comportament |
| CV Priority |
Prioritizează atingerea tensiunii setate |
| CC Priority |
Prioritizează limitarea curentului |
| Utilizare CV |
Stabilizare rapidă a tensiunii |
| Utilizare CC |
Sarcini sensibile la curentul de pornire |
| Selectabil |
Da |
Siglent evidențiază CV/CC Priority ca funcție pentru o protecție mai bună a echipamentului testat.
List Mode și secvențe
| Caracteristică |
Detalii |
| Număr maxim pași |
50 |
| Creare din panou frontal |
Da |
| Import de pe USB |
Da |
| Tensiune per pas |
Programabilă |
| Curent per pas |
Programabil |
| Durată per pas |
Programabilă |
| Utilizare |
Teste ciclice și secvențe automate |
Funcția List poate fi configurată direct pe aparat sau prin importarea unei secvențe de pe USB.

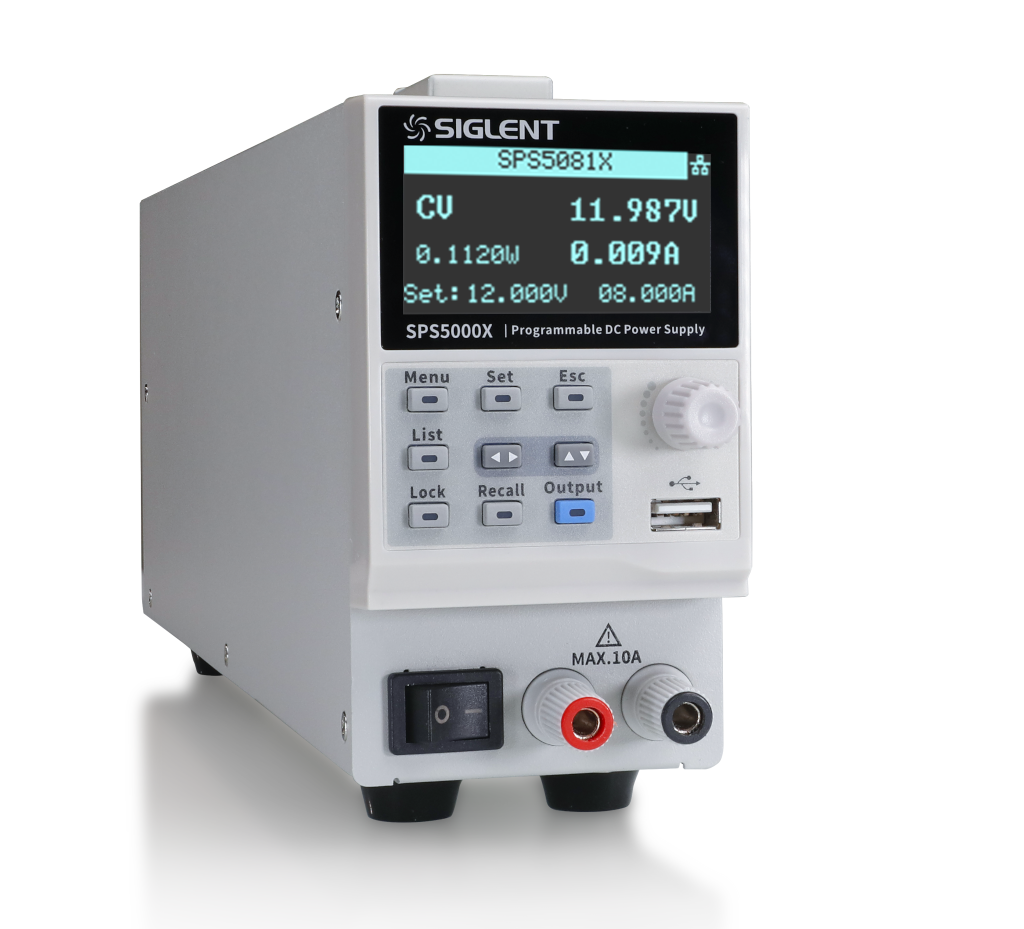

Control analogic extern
| Funcție |
Disponibilitate |
| Control extern tensiune |
Da |
| Control extern curent |
Da |
| Control prin rezistență |
Da |
| Monitorizare tensiune |
Da |
| Monitorizare curent |
Da |
| Interfață analogică standard |
Da |
Conectivitate și control
| Caracteristică |
Detalii |
| USB |
Standard |
| LAN |
Standard |
| Web Server |
Integrat |
| Control din browser |
Da |
| Interfață analogică |
Standard |
| USB-GPIB |
Opțional |
| Control remote |
Da |
Serverul web integrat permite operarea de la distanță prin browser fără instalarea unui driver dedicat.
Protecții
| Protecție |
Rol |
| OVP |
Protecție la supratensiune |
| OCP |
Protecție la supracurent |
| LPP |
Protecție la depășirea puterii |
| OTP |
Protecție la supratemperatură |
| Circuit intern de descărcare |
Ajută la reducerea rapidă a tensiunii de ieșire |
Display și interfață
| Caracteristică |
Detalii |
| Tip |
OLED |
| Diagonală |
2,4" |
| Luminozitate |
Ridicată |
| Unghi de vizualizare |
170° |
| Display de 4" |
Nu |
Corecție: descrierea generică cu „OLED de 4 inci” este greșită. Siglent specifică 2,4" pentru seria SPS5000X.
Dimensiuni și construcție
| Caracteristică |
Detalii |
| Lățime |
71 mm |
| Înălțime |
124 mm |
| Adâncime |
418 mm |
| Greutate |
Aproximativ 3,3 kg |
| Format |
Compact, 1/6 rack pentru această clasă |
| Tip construcție |
Bench / rack |
Conectare în serie și paralel
| Caracteristică |
Detalii |
| Conectare în serie |
Maximum 2 unități |
| Conectare în paralel |
Maximum 3 unități |
| Limite maxime serie SPS5000X |
Până la 320 V / 270 A / 3240 W |
| Aplicabile direct SPS5081X |
Nu, valorile maxime sunt pentru întreaga familie |
Siglent precizează că 320 V, 270 A și 3240 W sunt limitele maxime la nivelul întregii serii SPS5000X, în funcție de modelele utilizate.
Comparativ SPS5081X cu modelele apropiate
| Caracteristică |
SPS5051X |
SPS5081X |
SPS5082X |
| Canale |
1 |
1 |
1 |
| Tensiune |
50 V |
80 V |
80 V |
| Curent |
10 A |
15 A |
30 A |
| Putere |
180 W |
360 W |
720 W |
| Rezoluție |
1 mV / 1 mA |
1 mV / 1 mA |
1 mV / 1 mA |
| Display |
2,4" OLED |
2,4" OLED |
2,4" OLED |
| USB / LAN |
Da |
Da |
Da |
SPS5081X este varianta de 80 V / 360 W, poziționată între SPS5051X de 180 W și SPS5082X de 720 W.
Conținut pachet
Pagina europeană Siglent listează pentru SPS5081X:
| Element |
Inclus |
| Siglent SPS5081X |
Da |
| Cablu alimentare |
Da |
| Cablu USB |
Da |
| Quick Start |
Da |
| Certificat de verificare |
Da |
| Cablu test ieșire 10 A |
Da |
| Protecție borne / Output Guard |
Da |
Accesorii opționale
| Accesoriu |
Detalii |
| USB-GPIB |
Modul pentru conectivitate GPIB |
| Kit rack |
Pentru integrarea în rack |
| Cablu serie |
Pentru configurarea mai multor surse compatibile |
| Cablu paralel |
Pentru configurarea în paralel |
Aceste accesorii sunt opționale și nu trebuie prezentate ca fiind incluse standard.
De ce să alegi acest produs?
| Potrivit pentru |
Motiv |
| Aplicații cu tensiune ridicată |
Până la 80 V |
| R&D |
Rezoluție 1 mV / 1 mA |
| Producție |
Secvențe List de până la 50 pași |
| Automotive |
Moduri CV/CC Priority și automatizare |
| Electronică de putere |
360 W și domeniu wide-range |
| Telecom |
Tensiune de până la 80 V și control precis |
| Testare LED |
Control programabil al tensiunii și curentului |
| Automatizare |
USB, LAN și analog control |
| Cabluri lungi |
Remote Sense |
| Sisteme ATE |
Control remote și server web |
Întrebări frecvente
1. Care este domeniul de ieșire al SPS5081X?
0–80 V și 0–15 A, cu o putere maximă de 360 W.
2. Poate furniza 80 V și 15 A simultan?
Nu. Această combinație ar necesita 1200 W. Sursa este limitată la 360 W.
3. La 80 V, ce curent poate furniza la puterea maximă?
Aproximativ 4,5 A.
4. La 15 A, până la ce tensiune poate ajunge la 360 W?
Aproximativ 24 V.
5. Este o sursă liniară?
Nu. Este o sursă programabilă în comutație.
6. Are Remote Sense?
Da. Remote Voltage Sensing este standard pe seria SPS5000X.
7. Are ecran de 4"?
Nu. Display-ul oficial este OLED de 2,4".
8. Poate fi controlată din browser?
Da. Include server web integrat și conexiune LAN.
9. Poate executa secvențe automate?
Da. List Mode suportă până la 50 de pași.
10. GPIB este inclus?
Nu. Interfața GPIB este disponibilă prin modul USB-GPIB opțional.
