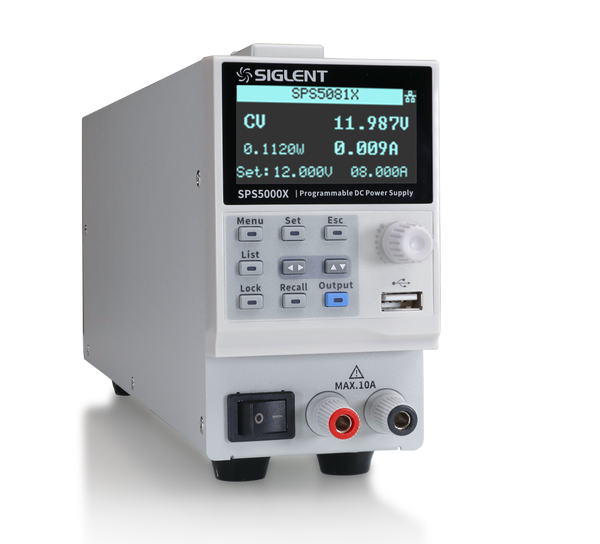

Siglent SPS5051X este o sursă de alimentare DC programabilă în comutație, destinată laboratoarelor, dezvoltării electronice, testării de producție și sistemelor automatizate. Oferă un domeniu de până la 50 V și 10 A, cu o putere maximă de 180 W și funcționare cu putere constantă, ceea ce permite utilizarea flexibilă a tensiunii și curentului în interiorul limitei de putere disponibile.
Rezoluția de 1 mV și 1 mA permite reglaje precise, iar funcția Remote Sense compensează căderea de tensiune pe cabluri atunci când sarcina este amplasată la distanță. Seria include moduri de prioritate CV și CC, rate reglabile de creștere și scădere a tensiunii și curentului, secvențe List cu până la 50 de pași și control analogic extern. USB, LAN și serverul web integrat permit controlul și monitorizarea de la distanță fără instalarea obligatorie a unei aplicații dedicate.
Caracteristici principale
| Caracteristică |
Detalii |
| Ieșire |
1 canal |
| Domeniu tensiune |
0–50 V |
| Domeniu curent |
0–10 A |
| Putere maximă |
180 W |
| Tip sursă |
Switching DC |
| Programabilă |
Da |
| Constant Power |
Da |
| CV Priority |
Da |
| CC Priority |
Da |
| Rezoluție |
1 mV / 1 mA |
| Remote Sense |
Da |
| Slew Rate reglabil |
Da |
| List Mode |
Până la 50 pași |
| Control analogic extern |
Da |
| Monitorizare analogică |
Da |
| Descărcare internă ieșire |
Da, activabilă de utilizator |
| USB |
Da |
| LAN |
Da |
| Web Server |
Da |
| GPIB |
Opțional prin adaptor USB-GPIB |
Avantaje tehnice
| Avantaj tehnic |
Beneficiu pentru utilizator |
| Domeniu 0–50 V |
Acoperă o gamă largă de circuite și dispozitive |
| Curent până la 10 A |
Potrivită pentru sarcini cu consum mai ridicat |
| Putere constantă |
Utilizează mai eficient puterea disponibilă în diferite combinații V/A |
| Rezoluție 1 mV / 1 mA |
Reglare fină și repetabilă |
| CV/CC Priority |
Ajută la controlul overshoot-ului și al curentului de pornire |
| Remote Sense |
Compensează pierderile pe cablurile de alimentare |
| List de 50 pași |
Permite automatizarea ciclurilor de test |
| Slew Rate reglabil |
Controlează viteza variației tensiunii și curentului |
| Control analogic |
Integrare în sisteme externe |
| USB + LAN |
Control simplu din PC sau rețea |
| Web Server |
Control din browser fără software suplimentar |
| OVP/OCP/LPP/OTP |
Protecție extinsă pentru sursă și echipamentul testat |
Aplicații și domenii de utilizare
| Domeniu / utilizare |
Pentru ce este potrivită |
| Laboratoare electronice |
Alimentarea și testarea circuitelor |
| Dezvoltare hardware |
Prototipare și depanare |
| Producție |
Teste repetitive și automate |
| Automotive |
Testarea modulelor și electronicii auto |
| Iluminat LED |
Testarea driverelor și corpurilor LED |
| Energie |
Testarea echipamentelor și modulelor de alimentare |
| Educație |
Laboratoare tehnice și universitare |
| Cercetare |
Experimente cu alimentare controlată |
| Baterii |
Simulări și teste cu moduri CV/CC |
| Automatizare |
Integrare în bancuri automate de test |
| Telecom |
Testarea modulelor și echipamentelor |
Siglent enumeră aplicații în industrie, educație, energie, testare generală de laborator, iluminat LED și electronică auto.
Specificații tehnice complete
| Specificație |
Detalii |
| Brand |
Siglent |
| Serie |
SPS5000X |
| Model |
SPS5051X |
| Tip |
Sursă DC programabilă în comutație |
| Canale |
1 |
| Tensiune nominală |
50 V |
| Curent nominal |
10 A |
| Putere nominală |
180 W |
| Power Ratio |
2,77 |
| Port de ieșire frontal |
Da |
| Rezoluție setare tensiune |
1 mV |
| Rezoluție readback tensiune |
1 mV |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie readback tensiune |
±(0,1% + 20 mV) |
| Rezoluție setare curent |
1 mA |
| Rezoluție readback curent |
1 mA |
| Precizie programare curent |
±(0,1% + 10 mA) |
| Precizie readback curent |
±(0,1% + 20 mA) |
| Remote Sense |
Da |
| Compensare Sense |
0,6 V per conductor |
| Răspuns tranzitoriu |
Aproximativ 1 ms |
| Display |
OLED 2,4" |
| Unghi vizualizare |
170° |
| USB Host |
Da |
| USB Device |
Da |
| LAN |
Da |
| Control analogic |
Da |
| GPIB |
Opțional |
| Web Server |
Da |
| Greutate |
3,3 kg |
| Dimensiuni |
71 × 124 × 418 mm |
| Răcire |
Ventilator intern, forced-air cooling |
Valorile electrice și mecanice sunt indicate în fișa tehnică oficială Siglent SPS5000X.
Reglare și precizie
| Parametru |
Valoare SPS5051X |
| Reglare linie CV |
3 mV |
| Reglare sarcină CV |
10 mV |
| Precizie setare tensiune |
±(0,1% + 10 mV) |
| Precizie readback tensiune |
±(0,1% + 20 mV) |
| Reglare linie CC |
8 mA |
| Reglare sarcină CC |
10 mA |
| Precizie setare curent |
±(0,1% + 10 mA) |
| Precizie readback curent |
±(0,1% + 20 mA) |
| Coeficient temperatură tensiune |
100 ppm/°C |
| Coeficient temperatură curent |
200 ppm/°C |
Aceste specificații sunt garantate de Siglent în condițiile de test menționate în fișa tehnică, după încălzirea echipamentului.
Ripple și zgomot
| Parametru |
Valoare |
| Ripple CV peak-to-peak |
45 mVpp |
| Ripple CV RMS |
5 mVrms |
| Ripple CC RMS |
10 mArms |
| Bandă noise |
20 MHz |
| Bandă ripple |
1 MHz |
Răspuns dinamic
| Caracteristică |
Valoare |
| Rise Time, sarcină nominală |
50 ms |
| Rise Time, fără sarcină |
50 ms |
| Fall Time, sarcină nominală |
50 ms |
| Fall Time, fără sarcină |
500 ms |
| Răspuns tranzitoriu |
Aproximativ 1 ms |
Siglent specifică un timp de recuperare de aproximativ 1 ms pentru o modificare de sarcină de la 50% la 100%.
Remote Sense
| Caracteristică |
Detalii |
| Remote Voltage Sensing |
Da |
| Compensare maximă |
0,6 V per conductor |
| Utilitate |
Compensarea căderii de tensiune pe cabluri |
| Recomandat pentru |
Cabluri lungi și sarcini cu curent mai mare |
CV / CC Priority
| Mod |
Comportament |
| CV Priority |
Prioritizează atingerea rapidă a tensiunii setate |
| CC Priority |
Limitează mai strict curentul la pornire |
| Utilizare CC Priority |
Dispozitive sensibile la inrush current |
| Utilizare CV Priority |
Aplicații unde tensiunea trebuie stabilizată rapid |
Siglent evidențiază modul CC Priority pentru limitarea vârfurilor de curent și a overshoot-ului la pornirea ieșirii.
Slew Rate reglabil
| Caracteristică |
SPS5051X |
| Slew Rate tensiune |
0,1–100 V/s |
| Slew Rate curent |
0,01–20 A/s |
| Creștere / scădere |
Reglabile |
| Utilitate |
Testarea reacției dispozitivului la variații controlate |
Rezistență internă simulată
| Caracteristică |
Detalii |
| Rezistență ieșire configurabilă |
0–6 Ω |
| Utilizare |
Simularea unei surse cu rezistență internă |
| Exemple |
Baterii plumb-acid, baterii Li-ion, surse reale |
Funcția permite simularea comportamentului unei surse care are rezistență internă, utilă în testarea circuitelor alimentate din baterii.
List Mode și secvențe
| Caracteristică |
Detalii |
| Număr maxim pași |
50 |
| Editare panou frontal |
Da |
| Import USB |
Da |
| Parametri per pas |
Tensiune, curent, durată, slew rate |
| Precizie minimă delay |
1 ms |
| Durată minimă rulare |
1 s |
Control analogic extern
| Funcție |
Detalii |
| Voltage-controlled voltage |
Da |
| Voltage-controlled current |
Da |
| Resistance-controlled voltage |
Da |
| Resistance-controlled current |
Da |
| Semnal control tensiune |
0–10 V |
| Monitorizare tensiune |
Ieșire analogică 0–10 V |
| Monitorizare curent |
Ieșire analogică 0–10 V |
Siglent permite programarea externă prin tensiune sau rezistență și monitorizarea analogică a tensiunii și curentului.

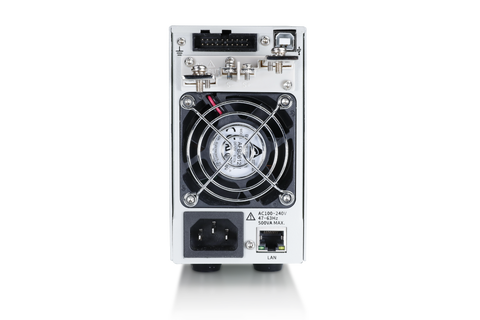

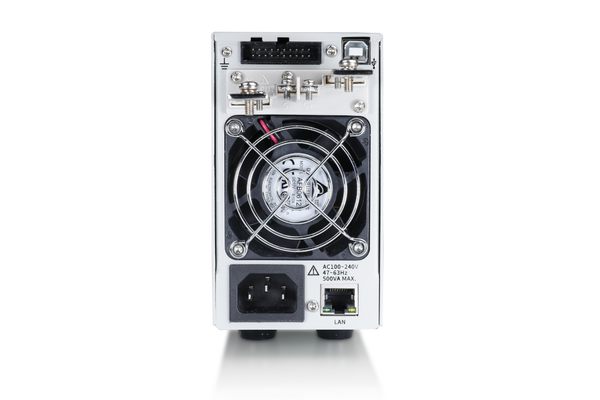

Conectivitate și control la distanță
| Caracteristică |
Detalii |
| USB Type-A Host |
Da |
| USB Type-B Device |
Da |
| LAN |
Da |
| Web Server |
Da |
| Control prin browser |
Da |
| Analog Control Interface |
Da |
| USB-GPIB |
Opțional |
| Control software |
Da |
| SCPI |
Suportat de platformă |
Serverul web integrat permite controlul și monitorizarea directă din browser, fără instalarea unui driver sau program dedicat.
Protecții
| Protecție |
Detalii |
| OVP |
Over Voltage Protection |
| Domeniu OVP |
5–55 V |
| Precizie OVP |
±2% din tensiunea nominală |
| OCP |
Over Current Protection |
| Domeniu OCP |
1–11 A |
| Precizie OCP |
±2% din curentul nominal |
| OTP |
Over Temperature Protection |
| LPP |
Limited Power Protection |
| Limită LPP |
Aproximativ 105% din puterea nominală |
| Low AC Input Protection |
Da |
Alimentare AC
| Caracteristică |
Detalii |
| Intrare nominală |
100–240 V AC |
| Domeniu intrare |
90–265 V AC |
| Frecvență nominală |
50–60 Hz |
| Domeniu frecvență |
47–63 Hz |
| Faze |
Monofazat |
| Curent maxim la 100 V |
2,5 A pentru modelul 180 W |
| Curent maxim la 200 V |
1,25 A |
| Putere aparentă maximă |
250 VA |
| Power Factor la 100 V |
0,99 |
| Power Factor la 200 V |
0,98 |
| Hold-up time |
≥20 ms |
Eficiență
| Condiție |
Eficiență |
| Alimentare 100 V AC |
>78% |
| Alimentare 200 V AC |
>79% |
Condiții de funcționare
| Caracteristică |
Detalii |
| Temperatură funcționare |
0–50°C |
| Temperatură depozitare |
-25–70°C |
| Umiditate funcționare |
20–85% RH, fără condens |
| Umiditate depozitare |
≤90% RH, fără condens |
| Altitudine |
≤2000 m |
Dimensiuni și construcție
| Caracteristică |
Detalii |
| Lățime |
71 mm |
| Înălțime |
124 mm |
| Adâncime |
418 mm |
| Greutate |
3,3 kg |
| Format rack |
1/6 rack |
| Răcire |
Ventilator intern |
| Tip răcire |
Aer forțat |
Dimensiunea foarte îngustă este un avantaj pentru integrarea mai multor surse într-un rack de test.
Conectare în serie și paralel
| Caracteristică |
Detalii |
| Serie |
Maximum 2 unități |
| Paralel |
Maximum 3 unități |
| Putere combinată serie SPS5000X |
Depinde de modelele utilizate |
| Maximum declarat la nivelul seriei |
320 V / 270 A / 3240 W |
Important: valorile de 320 V, 270 A și 3240 W sunt limitele maxime ale seriei SPS5000X, realizabile cu modelele corespunzătoare. Nu înseamnă că două sau trei unități SPS5051X pot atinge acele valori.
Diferență importantă față de sursele liniare SPD
| Caracteristică |
SPS5051X |
SPD1305X / SPD1168X |
| Tehnologie |
Switching |
Liniară |
| Tensiune / curent |
50 V / 10 A |
30 V / 5 A sau 16 V / 8 A |
| Putere |
180 W |
150 W / 128 W |
| Rezoluție |
1 mV / 1 mA |
1 mV / 1 mA |
| Constant Power |
Da |
Nu în același mod wide-range |
| Analog Control |
Da |
Nu este funcția principală |
| List Mode |
50 pași |
Timer / secvențe |
| Dimensiune rack |
Foarte compactă |
Bench format |
Conținut pachet
| Element |
Inclus |
| Siglent SPS5051X |
Da |
| Cablu de alimentare |
Da |
| Cablu USB |
Da |
| Ghid Quick Start |
Da |
| Certificat de verificare / calibrare |
Da |
| Protecție borne ieșire |
Da |
| Cablu de test 10 A |
Pagina europeană îl listează ca accesoriu standard |
Documentația Siglent listează cablul USB, ghidul rapid, certificatul de calibrare, cablul de alimentare și protecția de ieșire, iar pagina europeană pentru SPS5051X indică și cablul de test de 10 A.
Accesorii opționale
| Accesoriu |
Detalii |
| SPS5000X-SEC |
Cablu pentru seria SPS5000X |
| SPS5000X-PAC |
Cablu pentru conectare în paralel |
| SPS5000X-RMK |
Kit rack EIA |
| USB-GPIB |
Adaptor pentru interfață GPIB |
Accesoriile de mai sus sunt opționale și nu sunt incluse standard.
Garanție
| Caracteristică |
Detalii |
| Garanție producător |
3 ani |
| Accesorii |
Excluse din garanția de 3 ani conform fișei Siglent |
De ce să alegi acest produs?
| Potrivit pentru |
Motiv |
| Laboratoare R&D |
50 V, 10 A și control programabil |
| Producție |
Secvențe de până la 50 pași |
| Automotive |
CV/CC Priority și slew rate reglabil |
| Testare LED |
Control precis al pornirii și curentului |
| Sisteme automate |
USB, LAN, analog control și SCPI |
| Rack-uri de test |
Format compact 1/6 rack |
| Testare la distanță |
Web Server integrat |
| Cabluri lungi |
Remote Sense |
| Baterii și simulări |
Rezistență internă programabilă |
| Protecția DUT |
OVP, OCP, OTP și LPP |
Întrebări frecvente
1. Care este domeniul de ieșire al SPS5051X?
Modelul oferă până la 50 V și 10 A, cu o putere maximă de 180 W. Nu poate furniza simultan 50 V × 10 A, deoarece acest lucru ar însemna 500 W; combinația tensiune-curent este limitată de puterea de 180 W și de caracteristica wide-range / constant power.
2. Este o sursă liniară?
Nu. SPS5051X este o sursă programabilă în comutație.
3. Ce rezoluție are?
1 mV pentru tensiune și 1 mA pentru curent.
4. Display-ul este de 4"?
Nu. Documentația oficială indică un OLED de 2,4", cu unghi de vizualizare de 170°.
5. Are Remote Sense?
Da. Poate compensa până la 0,6 V pe fiecare conductor Sense.
6. Poate fi controlată din browser?
Da. Are server web integrat și conexiune LAN.
7. Poate executa secvențe automate?
Da. List Mode suportă până la 50 pași și fișierele pot fi importate de pe un dispozitiv USB.
8. Are GPIB?
Nu standard. Este disponibil prin adaptor USB-GPIB opțional.
9. Are protecție la supraputere?
Da. LPP limitează puterea la aproximativ 105% din valoarea nominală.
10. Poate fi montată în rack?
Da. SPS5051X are format compact de aproximativ 1/6 rack, iar kitul de rack este disponibil opțional.
