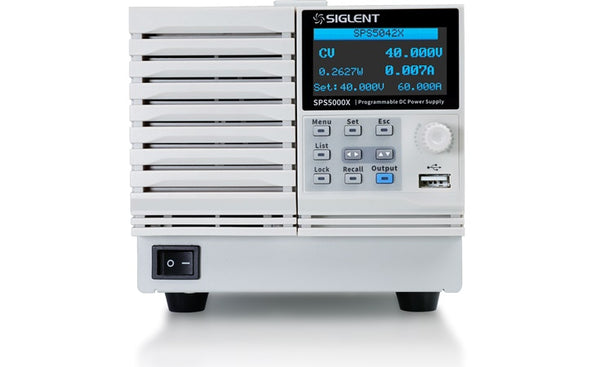

Siglent SPS5042X este o sursă de alimentare DC programabilă în comutație, concepută pentru laboratoare, dezvoltare hardware, sisteme automate de test și aplicații care necesită curenți ridicați. Oferă un domeniu de ieșire de până la 40 V și 60 A, cu o putere maximă de 720 W și funcționare wide-range cu putere constantă.
Arhitectura permite utilizarea unei tensiuni mai mari la curent redus sau a unui curent ridicat la tensiune mai mică, fără depășirea limitei totale de 720 W. Rezoluția de 1 mV și 1 mA permite reglaje precise, iar funcțiile Remote Sense, CV Priority, CC Priority, slew rate programabil și rezistență de ieșire configurabilă oferă un control avansat al condițiilor de alimentare. Interfețele USB, LAN și analogice, împreună cu serverul web integrat și funcția List cu până la 50 de pași, permit integrarea sursei în bancuri de test și procese automate.
Caracteristici principale
| Caracteristică |
Detalii |
| Ieșire |
1 canal |
| Domeniu tensiune |
0–40 V |
| Domeniu curent |
0–60 A |
| Putere maximă |
720 W |
| Tip sursă |
DC programabilă în comutație |
| Programabilă |
Da |

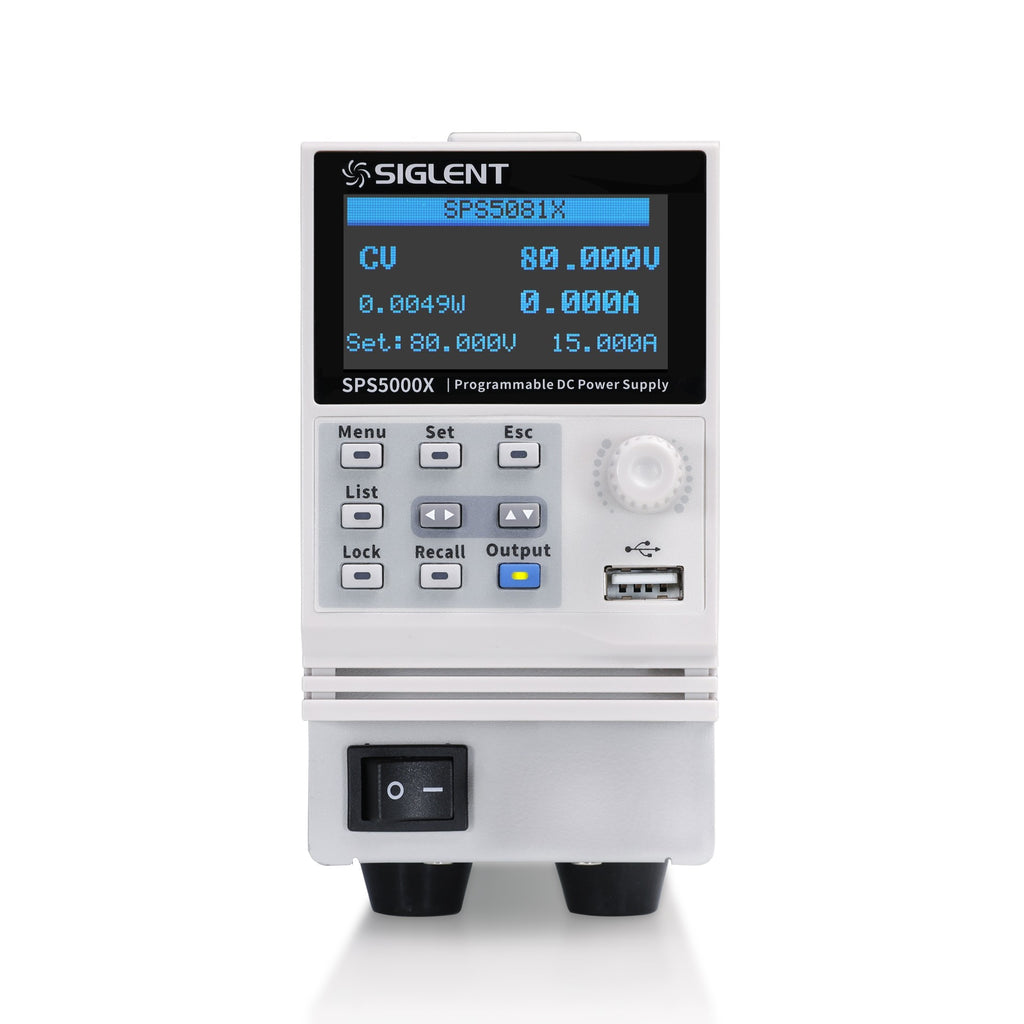

| Constant Power |
Da |
| Power Ratio |
3,33 |
| Rezoluție |
1 mV / 1 mA |
| Remote Sense |
Da |
| CV Priority |
Da |
| CC Priority |
Da |
| Slew Rate reglabil |
Da |
| Rezistență ieșire programabilă |
Da |
| Circuit intern de descărcare |
Da |
| List Mode |
Până la 50 pași |
| Control analogic |
Da |
| Monitorizare analogică tensiune/curent |
Da |
| USB |
Da |
| LAN |
Da |
| Web Server |
Da |
| USB-GPIB |
Opțional |
| Display |
OLED 2,4" |
Avantaje tehnice
| Avantaj tehnic |
Beneficiu |
| Curent maxim de 60 A |
Potrivită pentru sarcini cu consum ridicat |
| Putere de 720 W |
Permite testarea echipamentelor solicitante |
| Wide-range constant power |
Oferă mai multe combinații utile tensiune-curent |
| Rezoluție 1 mV / 1 mA |
Reglare precisă și repetabilă |
| Remote Sense |
Compensează pierderile de tensiune pe cabluri |
| CC Priority |
Reduce vârfurile de curent la pornire |
| CV Priority |
Permite stabilizarea rapidă a tensiunii |
| Slew Rate reglabil |
Controlează viteza variației tensiunii și curentului |
| Rezistență de ieșire programabilă |
Permite simularea comportamentului unei surse reale |
| Circuit intern de descărcare |
Reduce timpul de coborâre a tensiunii |
| List Mode |
Automatizează secvențe de test |
| Control analogic |
Permite integrarea cu sisteme externe |
| USB și LAN |
Control de la distanță și integrare în sisteme automate |
| Web Server |
Control direct din browser |
| OVP, OCP, LPP și OTP |
Protecție avansată pentru sursă și echipamentul testat |
Aplicații și domenii de utilizare
| Domeniu |
Utilizare |
| Laboratoare electronice |
Alimentarea și testarea circuitelor |
| Cercetare și dezvoltare |
Prototipare și validare hardware |
| Automotive |
Testarea electronicii de 12 V și 24 V |
| Electronică de putere |
Convertoare, drivere și module de putere |
| LED |
Testarea modulelor și driverelor |
| Producție |
Testare repetitivă și automatizată |
| Burn-in |
Teste de durată la curent ridicat |
| Telecom |
Alimentarea modulelor și echipamentelor |
| Baterii |
Simularea surselor cu rezistență internă |
| Sisteme ATE |
Integrare în sisteme automate de test |
| Industrie |
Testarea subansamblelor electronice |
| Educație |
Laboratoare avansate de electronică |
Specificații tehnice complete
| Specificație |
Detalii |
| Brand |
Siglent |
| Serie |
SPS5000X |
| Model |
SPS5042X |
| Tip |
Sursă DC programabilă în comutație |
| Număr canale |
1 |
| Tensiune maximă |
40 V |
| Curent maxim |
60 A |
| Putere maximă |
720 W |
| Power Ratio |
3,33 |
| Rezoluție setare tensiune |
1 mV |
| Rezoluție citire tensiune |
1 mV |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie citire tensiune |
±(0,1% + 20 mV) |
| Rezoluție setare curent |
1 mA |
| Rezoluție citire curent |
1 mA |
| Precizie programare curent |
±(0,1% + 60 mA) |
| Precizie citire curent |
±(0,1% + 70 mA) |
| Remote Sense |
Da |
| Compensare Remote Sense |
Până la 0,6 V per conductor |
| Display |
OLED |
| Diagonală display |
2,4" |
| Unghi de vizualizare |
170° |
| USB Host |
Da |
| USB Device |
Da |
| LAN |
Da |
| Web Server |
Da |
| Control analogic |
Da |
| USB-GPIB |
Opțional |
| List Mode |
Până la 50 pași |
| Circuit intern de descărcare |
Da |
| OVP |
Da |
| OCP |
Da |
| LPP |
Da |
| OTP |
Da |
| Dimensiuni |
142 × 124 × 418 mm |
| Greutate |
Aproximativ 5,3 kg |
| Format rack |
Aproximativ 1/3 rack |
Domeniu de ieșire și putere constantă
| Caracteristică |
Detalii |
| Tensiune maximă |
40 V |
| Curent maxim |
60 A |
| Putere maximă |
720 W |
| Tip funcționare |
Wide-range / Constant Power |
| Curent aproximativ la 40 V și 720 W |
18 A |
| Tensiune aproximativă la 60 A și 720 W |
12 V |
Valorile de 40 V și 60 A reprezintă limite individuale. Combinația tensiune-curent este limitată de puterea maximă de 720 W.
Precizie și rezoluție
| Parametru |
Valoare |
| Rezoluție tensiune |
1 mV |
| Rezoluție curent |
1 mA |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie citire tensiune |
±(0,1% + 20 mV) |
| Precizie programare curent |
±(0,1% + 60 mA) |
| Precizie citire curent |
±(0,1% + 70 mA) |
Reglare și stabilitate
| Parametru |
Valoare |
| Reglare linie CV |
18 mV |
| Reglare sarcină CV |
20 mV |
| Reglare linie CC |
75 mA |
| Reglare sarcină CC |
75 mA |
| Răspuns tranzitoriu |
Aproximativ 1 ms |
| Coeficient temperatură tensiune |
100 ppm/°C |
| Coeficient temperatură curent |
200 ppm/°C |
Ripple și zgomot
| Parametru |
Valoare |
| Ripple CV peak-to-peak |
≤80 mVpp |
| Ripple CV RMS |
≤11 mVrms |
| Ripple CC RMS |
≤144 mArms |
| Bandă de măsurare zgomot |
20 MHz |
| Bandă ripple |
1 MHz |
Remote Sense
| Caracteristică |
Detalii |
| Remote Voltage Sense |
Da |
| Compensare maximă |
0,6 V per conductor |
| Măsurare |
Direct la sarcină |
| Scop |
Compensarea căderilor de tensiune pe cabluri |
| Utilizare recomandată |
Sarcini cu curent ridicat și cabluri lungi |
CV Priority și CC Priority
| Mod |
Funcție |
| CV Priority |
Prioritizează atingerea tensiunii setate |
| CC Priority |
Prioritizează limitarea curentului |
| Beneficiu CV Priority |
Stabilizare rapidă a tensiunii |
| Beneficiu CC Priority |
Reducerea vârfurilor de curent la pornire |
Slew Rate reglabil
| Caracteristică |
Valoare |
| Slew Rate tensiune |
0,1–80 V/s |
| Slew Rate curent |
0,01–120 A/s |
| Ramp-up |
Reglabil |
| Ramp-down |
Reglabil |

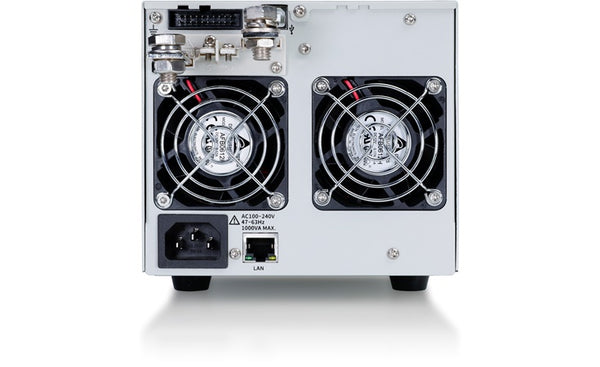

Rezistență de ieșire programabilă
| Caracteristică |
Detalii |
| Domeniu |
0–0,75 Ω |
| Programabilă |
Da |
| Utilizare |
Simularea rezistenței interne a unei surse |
| Aplicații |
Baterii, cabluri, surse de alimentare reale |
Circuit intern de descărcare
| Caracteristică |
Detalii |
| Circuit de descărcare |
Integrat |
| Activare |
Selectabilă |
| Funcție |
Descărcarea condensatorilor de ieșire |
| Beneficiu |
Reducerea mai rapidă a tensiunii la schimbarea setării |
List Mode
| Caracteristică |
Detalii |
| Număr maxim pași |
50 |
| Configurare din panou |
Da |
| Import prin USB |
Da |
| Tensiune per pas |
Programabilă |
| Curent per pas |
Programabil |
| Durată per pas |
Programabilă |
| Slew Rate per pas |
Programabil |
| Precizie minimă delay |
1 ms |
Control analogic extern
| Funcție |
Disponibilitate |
| Control tensiune prin tensiune externă |
Da |
| Control curent prin tensiune externă |
Da |
| Control tensiune prin rezistență externă |
Da |
| Control curent prin rezistență externă |
Da |
| Semnal control |
0–10 V |
| Monitorizare tensiune |
Da |
| Monitorizare curent |
Da |
| Semnal monitorizare |
0–10 V |
Conectivitate și control
| Caracteristică |
Detalii |
| USB Type-A Host |
Da |
| USB Type-B Device |
Da |
| LAN |
Da |
| Web Server |
Integrat |
| Control prin browser |
Da |
| Interfață analogică |
Da |
| SCPI |
Da |
| USB-GPIB |
Opțional |
| Control de la distanță |
Da |
Protecții
| Protecție |
Detalii |
| OVP |
Protecție la supratensiune |
| Domeniu OVP |
4–44 V |
| OCP |
Protecție la supracurent |
| Domeniu OCP |
6–60 A |
| LPP |
Protecție la depășirea puterii |
| Prag LPP |
Aproximativ 105% din puterea nominală |
| OTP |
Protecție la supratemperatură |
| Low AC Input Protection |
Da |
Display
| Caracteristică |
Detalii |
| Tip |
OLED |
| Diagonală |
2,4" |
| Luminozitate |
Ridicată |
| Unghi de vizualizare |
170° |
Alimentare AC
| Caracteristică |
Detalii |
| Tensiune nominală |
100–240 V AC |
| Domeniu intrare |
90–265 V AC |
| Frecvență |
47–63 Hz |
| Faze |
Monofazat |
| Curent maxim la 100 V |
Aproximativ 10 A |
| Curent maxim la 200 V |
Aproximativ 5 A |
| Putere aparentă maximă |
Aproximativ 1000 VA |
Eficiență
| Condiție |
Eficiență |
| Intrare 100 V AC |
>77% |
| Intrare 200 V AC |
>79% |
Dimensiuni și construcție
| Caracteristică |
Detalii |
| Lățime |
142 mm |
| Înălțime |
124 mm |
| Adâncime |
418 mm |
| Greutate |
Aproximativ 5,3 kg |
| Format rack |
1/3 rack |
| Răcire |
Aer forțat cu ventilator intern |
Conectare în serie și paralel
| Caracteristică |
Detalii |
| Conectare în serie |
Maximum 2 unități compatibile |
| Conectare în paralel |
Maximum 3 unități compatibile |
| Cablu serie |
Opțional |
| Cablu paralel |
Opțional |
Conținut pachet
| Element |
Detalii |
| Sursă Siglent SPS5042X |
Inclusă |
| Cablu de alimentare |
Inclus |
| Cablu USB |
Inclus |
| Certificat de calibrare |
Inclus conform configurației producătorului |
Accesorii opționale
| Accesoriu |
Detalii |
| Kit rack SPS5000X |
Opțional, nu este inclus |
| Cablu pentru conectare în paralel |
Opțional, nu este inclus |
| Cablu pentru conectare în serie |
Opțional, nu este inclus |
| Adaptor USB-GPIB |
Opțional, nu este inclus |
De ce să alegi acest produs?
| Potrivit pentru |
Motiv |
| Aplicații high-current |
Curent de până la 60 A |
| Laboratoare R&D |
Putere de 720 W și funcții programabile |
| Automotive |
Potrivită pentru sisteme de 12 V și 24 V |
| Electronică de putere |
Domeniu wide-range și control precis |
| Producție |
Funcție List și control automat |
| Burn-in |
Putere ridicată și funcționare programabilă |
| Baterii |
Rezistență de ieșire programabilă |
| Sisteme ATE |
USB, LAN, SCPI și control analogic |
| Cabluri lungi |
Remote Sense |
| Rack-uri de laborator |
Format compact 1/3 rack |
Întrebări frecvente
1. Care este domeniul de ieșire al Siglent SPS5042X?
Sursa oferă până la 40 V și până la 60 A, cu o putere maximă de 720 W.
2. Poate furniza 40 V și 60 A simultan?
Nu. Puterea maximă este limitată la 720 W. La 40 V, curentul disponibil la puterea maximă este de aproximativ 18 A.
3. La ce tensiune poate furniza 60 A?
La puterea maximă de 720 W, 60 A corespund unei tensiuni de aproximativ 12 V.
4. Este o sursă liniară?
Nu. SPS5042X este o sursă de alimentare DC programabilă în comutație.
5. Ce rezoluție are?
Rezoluția este de 1 mV pentru tensiune și 1 mA pentru curent.
6. Are Remote Sense?
Da. Funcția Remote Sense permite compensarea căderilor de tensiune pe cablurile dintre sursă și sarcină.
7. Poate executa secvențe automate?
Da. List Mode suportă până la 50 de pași.
8. Poate fi controlată prin rețea?
Da. Dispune de LAN și server web integrat pentru control prin browser.
9. Are GPIB?
Interfața GPIB este disponibilă prin adaptor USB-GPIB opțional.
10. Poate fi integrată într-un rack?
Da. SPS5042X are format de aproximativ 1/3 rack și poate fi instalată folosind accesoriile de montare compatibile.
