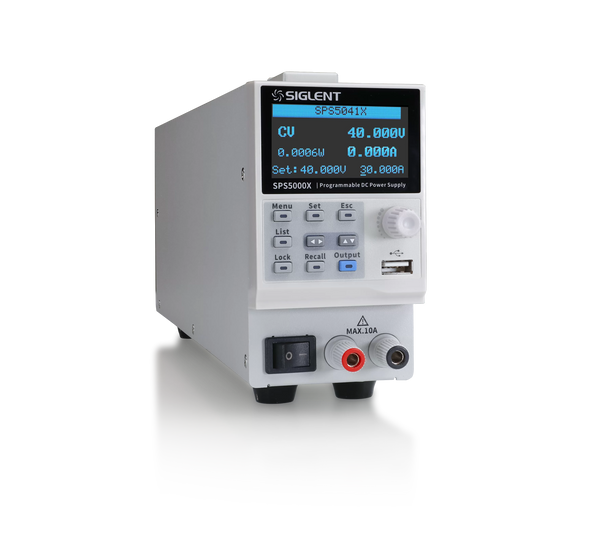

Siglent SPS5041X este o sursă de alimentare DC programabilă în comutație, concepută pentru laboratoare, dezvoltare hardware, testare de producție și aplicații automate care necesită fie tensiuni de până la 40 V, fie curenți de până la 30 A. Puterea maximă este de 360 W, iar arhitectura wide-range cu putere constantă permite utilizarea flexibilă a domeniului tensiune-curent în interiorul acestei limite.
Rezoluția de 1 mV și 1 mA permite reglaje fine, în timp ce modurile CV Priority și CC Priority, ratele programabile de creștere și scădere, funcția Remote Sense și rezistența de ieșire programabilă oferă un control avansat al condițiilor de alimentare. Pentru automatizare, SPS5041X include USB, LAN cu server web integrat și o interfață de control analogic, iar funcția List poate executa secvențe de până la 50 de pași.
Caracteristici principale
| Caracteristică |
Detalii |
| Ieșire |
1 canal |
| Domeniu tensiune |
0–40 V |
| Domeniu curent |
0–30 A |
| Putere maximă |
360 W |
| Tip sursă |
Switching DC |
| Programabilă |
Da |
| Constant Power |
Da |
| Power Ratio |
3,33 |
| Rezoluție |
1 mV / 1 mA |
| CV Priority |
Da |
| CC Priority |
Da |
| Remote Sense |
Da |
| Slew Rate reglabil |
Da |
| Rezistență ieșire programabilă |
Da |
| Circuit intern de descărcare |
Da |
| List Mode |
Maximum 50 pași |
| Control analogic |
Da |
| USB |
Da |
| LAN |
Da |
| Web Server |
Da |
| GPIB |
Opțional prin USB-GPIB |
| Display |
OLED 2,4" |
Avantaje tehnice
| Avantaj tehnic |
Beneficiu pentru utilizator |
| Curent maxim de 30 A |
Potrivită pentru sarcini de joasă tensiune cu cerințe mari de curent |
| 360 W constant-power |
Permite mai multe combinații utile tensiune-curent |
| Rezoluție 1 mV / 1 mA |
Reglare precisă și repetabilă |
| CV/CC Priority |
Ajută la controlarea comportamentului sursei la pornire și schimbări de sarcină |
| Slew Rate reglabil |
Permite simularea variațiilor controlate de alimentare |
| Remote Sense |
Compensează pierderile de tensiune pe cabluri |
| Rezistență internă programabilă |
Permite simularea unei surse reale sau a unei baterii |
| Circuit de descărcare |
Reduce mai rapid tensiunea de ieșire după modificarea setării |
| List Mode |
Automatizează secvențe de până la 50 de pași |
| USB + LAN |
Integrare în bancuri automate de test |
| Web Server |
Permite controlul din browser |
| Control analogic |
Integrare cu echipamente externe |
Aplicații și domenii de utilizare
| Domeniu / utilizare |
Pentru ce este potrivită |
| Laboratoare electronice |
Testarea și alimentarea circuitelor |
| R&D |
Dezvoltare și prototipare hardware |
| Automotive |
Testarea electronicii la 12 V și 24 V |
| LED |
Testarea driverelor și modulelor de iluminat |
| Producție |
Teste repetitive și automatizate |
| Burn-in |
Alimentare controlată pentru teste de durată |
| Baterii |
Simularea surselor cu rezistență internă |
| Power electronics |
Testarea convertoarelor și modulelor |
| Telecom |
Testarea modulelor de alimentare |
| Educație |
Laboratoare tehnice și universitare |
| Automatizare |
Integrarea în sisteme ATE |
| Industrie |
Testarea echipamentelor electronice |
Siglent poziționează seria SPS5000X pentru aplicații industriale, educație, energie, testare de laborator, LED și electronică auto.
Specificații tehnice complete
| Specificație |
Detalii |
| Brand |
Siglent |
| Serie |
SPS5000X |
| Model |
SPS5041X |
| Tip |
Sursă DC programabilă în comutație |
| Canale |
1 |
| Tensiune nominală maximă |
40 V |
| Curent nominal maxim |
30 A |
| Putere nominală maximă |
360 W |
| Power Ratio |
3,33 |
| Port de ieșire frontal |
Da |
| Rezoluție programare tensiune |
1 mV |
| Rezoluție citire tensiune |
1 mV |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie citire tensiune |
±(0,1% + 20 mV) |
| Rezoluție programare curent |
1 mA |
| Rezoluție citire curent |
1 mA |
| Precizie programare curent |
±(0,1% + 30 mA) |
| Precizie citire curent |
±(0,1% + 40 mA) |
| Remote Sense |
Da |
| Compensare Sense |
Până la 0,6 V per conductor |
| Răspuns tranzitoriu |
<1 ms |
| Display |
OLED 2,4" |
| Unghi de vizualizare |
170° |
| USB Host |
Da |
| USB Device |
Da |
| LAN |
Da |
| Web Server |
Da |
| Control analogic |
Da |
| USB-GPIB |
Opțional |
| List Mode |
Maximum 50 pași |
| OVP |
Da |
| OCP |
Da |
| LPP |
Da |
| OTP |
Da |
| Răcire |
Ventilator intern |
| Dimensiuni |
71 × 124 × 418 mm |
| Greutate |
Aproximativ 3,3 kg |
Specificațiile electrice de mai sus sunt publicate pentru SPS5041X pe pagina europeană Siglent.
Domeniul de ieșire și puterea constantă
| Caracteristică |
Detalii |
| Tensiune maximă |
40 V |
| Curent maxim |
30 A |
| Putere maximă |
360 W |
| Raport putere |
3,33 |
| Tip caracteristică |
Wide-range constant power |
| 40 V + 30 A simultan |
Nu |
| Limitare |
Combinația V × A trebuie să respecte limita de 360 W |
Important: valorile de 40 V și 30 A reprezintă limitele individuale ale sursei. De exemplu, la puterea maximă de 360 W, 40 V corespund unui curent de aproximativ 9 A, iar 30 A pot fi obținuți la aproximativ 12 V înainte de atingerea limitei de putere. Aceasta este funcționarea normală a unei surse wide-range constant-power.
Precizie și rezoluție
| Parametru |
Valoare |
| Rezoluție tensiune |
1 mV |
| Rezoluție curent |
1 mA |
| Precizie programare tensiune |
±(0,1% + 10 mV) |
| Precizie readback tensiune |
±(0,1% + 20 mV) |
| Precizie programare curent |
±(0,1% + 30 mA) |
| Precizie readback curent |
±(0,1% + 40 mA) |
Reglare și stabilitate
| Parametru |
Valoare |
| Reglare linie CV |
18 mV |
| Reglare sarcină CV |
20 mV |
| Reglare linie CC |
40 mA |
| Reglare sarcină CC |
40 mA |
| Răspuns tranzitoriu |
<1 ms |
| Coeficient temperatură tensiune |
100 ppm/°C |
| Coeficient temperatură curent |
200 ppm/°C |
Ripple și zgomot
| Parametru |
Valoare |
| Ripple CV peak-to-peak |
60 mVpp |
| Ripple CV RMS |
7 mVrms |
| Bandă măsurare zgomot |
20 MHz |
| Bandă ripple |
1 MHz |
Siglent listează pentru SPS5041X un ripple de 60 mVpp / 7 mVrms în modul CV.
Remote Sense
| Caracteristică |
Detalii |
| Remote Voltage Sense |
Da |
| Compensare maximă |
0,6 V per conductor |
| Scop |
Compensarea căderilor de tensiune pe cabluri |
| Utilizare recomandată |
Sarcini cu curent ridicat sau cabluri mai lungi |
La 20–30 A, chiar și rezistențe mici ale cablurilor pot produce o cădere de tensiune relevantă, motiv pentru care Remote Sense este o funcție utilă pentru acest model.
CV Priority și CC Priority
| Mod |
Comportament |
| CV Priority |
Prioritizează atingerea rapidă a tensiunii setate |
| CC Priority |
Prioritizează limitarea curentului |
| Utilitate CV |
Aplicații unde tensiunea trebuie stabilizată rapid |
| Utilitate CC |
Sarcini sensibile la curent de pornire |
| Selectabil |
Da |
Siglent evidențiază modul CC Priority pentru limitarea curentului de pornire și a overshoot-ului în aplicații sensibile.
Slew Rate reglabil
| Caracteristică |
Valoare |
| Slew Rate tensiune |
0,1–80 V/s |
| Slew Rate curent |
0,01–60 A/s |
| Creștere |
Reglabilă |
| Scădere |
Reglabilă |
| Scop |
Simularea variațiilor controlate de alimentare |
Rezistență de ieșire programabilă
| Caracteristică |
Detalii |
| Domeniu |
0–1,5 Ω |
| Programabilă |
Da |
| Scop |
Simularea rezistenței interne a unei surse |
| Exemple |
Baterii, surse reale, sisteme de alimentare |
Această funcție poate fi folosită pentru a reproduce comportamentul unei surse care prezintă o cădere de tensiune odată cu creșterea curentului.
Circuit intern de descărcare
| Caracteristică |
Detalii |
| Circuit de descărcare |
Integrat |
| Activare |
Selectabilă de utilizator |
| Scop |
Descărcarea mai rapidă a condensatorilor de ieșire |
| Beneficiu |
Reduce timpul de coborâre a tensiunii între două setări |
List Mode
| Caracteristică |
Detalii |
| Număr maxim pași |
50 |
| Creare pe panou |
Da |
| Import USB |
Da |
| Tensiune per pas |
Programabilă |
| Curent per pas |
Programabil |
| Durată per pas |
Programabilă |
| Slew Rate per pas |
Programabil |
Funcția List poate fi configurată direct de pe instrument sau prin importarea secvențelor de pe un dispozitiv USB.
Control analogic extern
| Funcție |
Detalii |
| Control tensiune de ieșire prin tensiune externă |
Da |
| Control curent prin tensiune externă |
Da |
| Control prin rezistență externă |
Da |
| Monitorizare tensiune |
Ieșire analogică |
| Monitorizare curent |
Ieșire analogică |
| Status CV/CC |
Disponibil |
| Output ON/OFF extern |
Suportat |
Conectivitate
| Caracteristică |
Detalii |
| USB Type-A Host |
Da |
| USB Type-B Device |
Da |
| LAN |
Da |
| Web Server |
Da |
| Control din browser |
Da |
| Interfață analogică |
Da |
| USB-GPIB |
Opțional |
| SCPI |
Suportat pentru control la distanță |
Serverul web integrat permite monitorizarea și controlul direct din browser, fără instalarea unui software dedicat.
Protecții
| Protecție |
Detalii |
| OVP |
Over Voltage Protection |
| Domeniu OVP |
4–44 V |
| OCP |
Over Current Protection |
| Domeniu OCP |
3–30 A |
| LPP |
Limited Power Protection |
| Prag LPP |
Aproximativ 105% din puterea nominală |
| OTP |
Over Temperature Protection |
| Low AC Input Protection |
Da |
Alimentare AC
| Caracteristică |
Detalii |
| Tensiune nominală intrare |
100–240 V AC |
| Domeniu intrare |
90–265 V AC |
| Frecvență |
47–63 Hz |
| Faze |
Monofazat |
| Curent maxim la 100 V |
5 A |
| Curent maxim la 200 V |
2,5 A |
| Putere aparentă maximă |
500 VA |
| Power Factor la 100 V |
0,99 |
| Power Factor la 200 V |
0,98 |
Eficiență
| Condiție |
Eficiență |
| Intrare 100 V AC |
>77% |
| Intrare 200 V AC |
>79% |
Aceste valori sunt cele publicate de Siglent pentru această clasă de putere.
Display și interfață
| Caracteristică |
Detalii |
| Tip |
OLED |
| Diagonală |
2,4" |
| Luminozitate |
Ridicată |
| Unghi de vizualizare |
170° |
| Display de 4" |
Nu |
Corecție: mențiunea „ecran OLED de 4 inci” din descrierea inițială este greșită. Seria SPS5000X utilizează un display OLED de 2,4".
Dimensiuni și construcție
| Caracteristică |
Detalii |
| Lățime |
71 mm |
| Înălțime |
124 mm |
| Adâncime |
418 mm |
| Greutate |
Aproximativ 3,3 kg |
| Format |
1/6 rack |
| Răcire |
Ventilator intern, aer forțat |
Formatul îngust permite integrarea eficientă în rack-uri de test și în sisteme ATE.
Conectare în serie și paralel
| Caracteristică |
Detalii |
| Serie |
Până la 2 unități |
| Paralel |
Până la 3 unități |
| Cablu serie |
Accesoriu opțional |
| Cablu paralel |
Accesoriu opțional |
| Limitele 320 V / 270 A / 3240 W |
Valori maxime la nivelul întregii serii |
Important: valorile de 320 V, 270 A și 3240 W reprezintă limitele maxime ale seriei SPS5000X, nu ale combinației de SPS5041X. Pentru două sau trei SPS5041X, limitele efective sunt determinate de specificațiile de 40 V, 30 A și 360 W ale fiecărei unități.
Comparativ SPS5041X vs SPS5051X
| Caracteristică |
SPS5041X |
SPS5051X |
| Canale |
1 |
1 |
| Tensiune maximă |
40 V |
50 V |
| Curent maxim |
30 A |
10 A |
| Putere |
360 W |
180 W |
| Power Ratio |
3,33 |
2,77 |
| Rezoluție |
1 mV / 1 mA |
1 mV / 1 mA |
| Display |
OLED 2,4" |
OLED 2,4" |
| Remote Sense |
Da |
Da |
| USB / LAN |
Da |
Da |
| List Mode |
50 pași |
50 pași |
SPS5041X este mai potrivită pentru aplicații care necesită curent ridicat, în timp ce SPS5051X oferă o tensiune maximă mai mare, dar un curent și o putere mai mici.
Conținut pachet
| Element |
Detalii |
| Siglent SPS5041X |
Inclus |
| Cablu alimentare |
Inclus |
| Cablu USB |
Inclus |
| Certificat calibrare |
Inclus |
| Quick Start |
Inclus conform documentației seriei |
| Output guard |
Inclus conform documentației seriei |
Pagina europeană Siglent confirmă cablul de alimentare, cablul USB și certificatul de calibrare ca accesorii standard pentru SPS5041X.
Accesorii opționale
| Accesoriu |
Rol |
| SPS5000X-RMK |
Kit de montare în rack |
| SPS5000X-PAC |
Cablu pentru conectare paralelă |
| SPS5000X-SEC |
Cablu pentru conectare în serie |
| USB-GPIB |
Interfață GPIB |
Accesoriile de mai sus sunt opționale și nu sunt incluse standard.
Garanție
| Caracteristică |
Detalii |
| Garanție producător |
3 ani |
| Accesorii |
Pot avea condiții separate |
Siglent Europe indică garanție de 3 ani pentru SPS5041X.
De ce să alegi acest produs?
| Potrivit pentru |
Motiv |
| Aplicații high-current |
Până la 30 A |
| Automotive 12/24 V |
Domeniu potrivit și control al slew rate-ului |
| Testare LED |
CC Priority și curent ridicat |
| R&D |
Rezoluție 1 mV / 1 mA |
| Producție |
List Mode și control automat |
| Burn-in |
360 W și protecții multiple |
| Automatizare |
USB, LAN, Web Server și control analogic |
| Simulare baterie |
Rezistență internă programabilă |
| Rack ATE |
Format compact 1/6 rack |
| Cabluri lungi |
Remote Sense |
Întrebări frecvente
1. SPS5041X poate furniza 40 V și 30 A simultan?
Nu. Modelul este limitat la 360 W. La 40 V, curentul disponibil la puterea maximă este de aproximativ 9 A, iar 30 A pot fi utilizați până la aproximativ 12 V.
2. Este o sursă liniară?
Nu. SPS5041X este o sursă DC programabilă în comutație.
3. Ce rezoluție are?
1 mV pentru tensiune și 1 mA pentru curent.
4. Display-ul are 4 inci?
Nu. Display-ul oficial este OLED de 2,4".
5. Are Remote Sense?
Da, cu o compensare de până la 0,6 V pe fiecare conductor Sense.
6. Poate fi controlată din browser?
Da. Include LAN și Web Server integrat.
7. Poate executa secvențe automate?
Da. Funcția List suportă până la 50 de pași.
8. Are GPIB?
Nu standard. Se poate utiliza un adaptor USB-GPIB opțional.

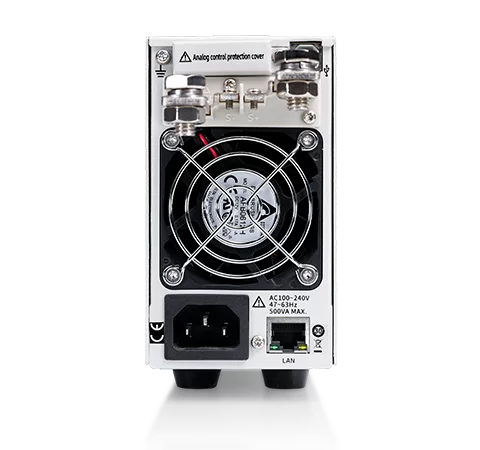

9. Ce înseamnă Power Ratio 3,33?
Înseamnă că sursa oferă o plajă mai largă de combinații tensiune-curent decât o sursă clasică cu domeniu dreptunghiular, menținând limita de putere de 360 W.
10. Poate fi montată în rack?
Da. SPS5041X are format de aproximativ 1/6 rack, iar kitul SPS5000X-RMK este disponibil opțional.
