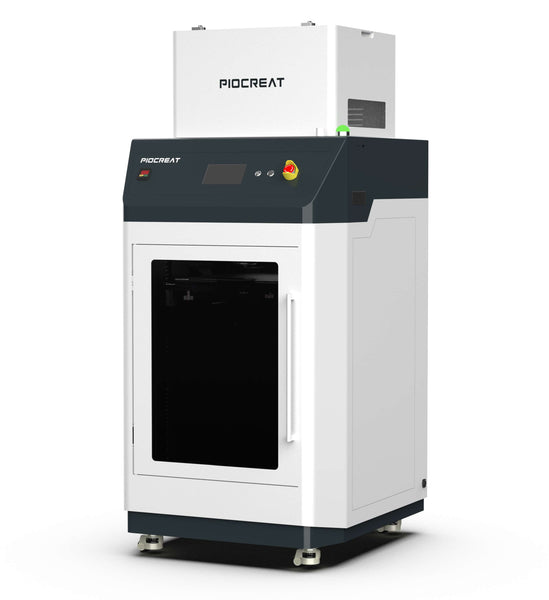

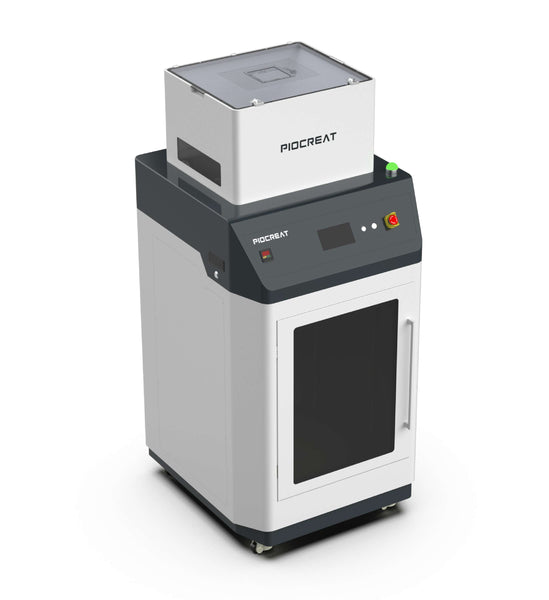

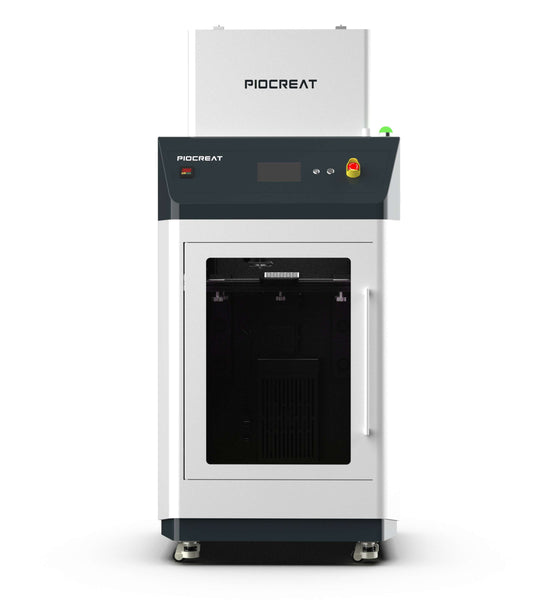

PioCreat MS01 este o imprimanta 3D industriala cu granule, destinata productiei de piese mari si utilizarii materialelor tehnice sau compozite la temperaturi ridicate.
Sistemul FGF cu extruder cu surub, volumul de printare de 500 x 500 x 650 mm si duza de pana la 400°C o fac potrivita pentru prototipare, productie, dispozitive ortopedice si componente tehnice de mari dimensiuni.
Caracteristici principale
MS01 foloseste direct granule termoplastice cu diametrul de 2-5 mm, ceea ce permite utilizarea unor materiale industriale disponibile sub forma de pellet si poate reduce costul materialului fata de filament.
Extruderul cu surub din aliaj este proiectat pentru un flux stabil si constant al materialului.
Sistemul de incalzire al extruderului foloseste doua zone termice, pentru topirea uniforma si controlata a granulelor.
Volum mare de printare
500 x 500 x 650 mm
Acest spatiu permite realizarea de:
- componente mari intr-o singura piesa
- prototipuri functionale
- dispozitive ortopedice
- carcase
- scule si dispozitive
- componente industriale
- serii mici de productie
Reducerea numarului de imbinari poate imbunatati rezistenta mecanica a piesei finale.
Imprimare cu granule FGF
MS01 foloseste tehnologia FGF, unde granulele sunt introduse intr-un extruder cu surub si topite direct in capul de printare.
Avantajele acestei tehnologii includ:
- cost mai redus al materialului
- debit mare de material
- compatibilitate cu materiale compozite
- utilizarea granulelor tehnice
- posibilitatea amestecarii unor materiale compatibile
- productivitate ridicata pentru piese mari
Extrudare pana la 3 kg/h
Sistemul de extrudare poate atinge un debit maxim de pana la:
3 kg/h
Acest nivel de debit este important pentru piese voluminoase, unde utilizarea unui filament conventional ar putea creste semnificativ timpul de productie.
Viteza de printare
Viteza maxima declarata este de pana la 220 mm/s
Viteza reala depinde de:
- material
- diametrul duzei
- inaltimea stratului
- geometria piesei
- debitul de material
- temperatura de procesare
Duza de pana la 400°C
Sistemul de extrudare poate atinge temperaturi de pana la 400°C.
Temperatura ridicata permite procesarea unor materiale tehnice si compozite care necesita temperaturi mai mari decat PLA sau PETG standard.
Camera complet inchisa si incalzita
Carcasa complet inchisa mentine un mediu termic stabil in timpul imprimarii.
Camera poate ajunge pana la aproximativ 100°C, contribuind la:
- reducerea deformarii
- reducerea contractiei
- imbunatatirea aderentei intre straturi
- stabilitate dimensionala
- printarea pieselor mari din materiale tehnice
Pat incalzit pana la 110°C
Platforma de printare poate ajunge pana la 110°C.
Patul incalzit contribuie la aderenta primului strat si la reducerea deformarii materialelor cu contractie termica ridicata.
Sistem de alimentare cu granule
| Caracteristica |
Detalii |
| Tip material |
Granule / pellet |
| Diametru material |
2-5 mm |
| Sistem alimentare |
Extruder cu surub |
| Material surub |
Aliaj de otel |
| Zone de incalzire |
Dual-zone |
| Detectare lipsa material |
Da |
| Reluare dupa realimentare |
Da |
Senzorul de lipsa materialului poate opri automat lucrarea atunci cand granulele se termina si permite continuarea dupa realimentare.
Materiale compatibile
MS01 este destinata granulelor tehnice si materialelor compozite compatibile cu sistemul FGF.
Poate fi utilizata, in functie de formulatia materialului, cu:
- PLA
- ABS
- PETG
- PP
- PC
- PA
- TPU
- materiale ranforsate cu fibra de sticla
- materiale ranforsate cu fibra de carbon
- materiale compozite
- granule tehnice pentru aplicatii industriale
Parametrii trebuie configurati conform specificatiilor producatorului materialului.
Specificatii tehnice
| Specificatie |
Detalii |
| Brand |
PioCreat |
| Model |
MS01 |
| Tip produs |
Imprimanta 3D industriala |
| Tehnologie |
FGF |
| Material alimentare |
Granule |
| Volum printare |
500 x 500 x 650 mm |
| Diametru granule |
2-5 mm |
| Sistem extrudare |
Extruder cu surub |
| Numar duze |
1 |
| Diametru duza standard |
1,0 mm |
| Duze optionale |
2,0 / 3,0 / 4,0 mm |
| Inaltime strat |
0,5-1,5 mm |
| Viteza maxima |
pana la 220 mm/s |
| Debit maxim |
pana la 3 kg/h |
| Temperatura maxima duza |
400°C |
| Temperatura maxima pat |
110°C |
| Temperatura maxima camera |
pana la 100°C |
| Camera inchisa |
Da |
| Detectare lipsa material |
Da |
| Materiale |
Granule tehnice si compozite |
| Conectivitate |
USB |
| Limbi interfata |
Engleza / Chineza |
| Putere nominala |
4200W |
| Alimentare |
100-120V / 200-240V, 50/60Hz |
| Dimensiuni produs |
87 x 101,5 x 199,5 cm |
| Greutate neta |
274 kg |
| Dimensiuni ambalaj |
108 x 118 x 212 cm |
| Greutate bruta |
425 kg |
Precizie si straturi
Inaltimea stratului poate fi configurata intre:
0,5 si 1,5 mm
Aceste valori sunt specifice imprimarii FGF de mare format, unde productivitatea si volumul piesei sunt prioritare fata de rezolutia foarte fina specifica imprimantelor FDM desktop.
Aplicatii si domenii de utilizare
Este potrivita pentru
- industrie
- prototipare rapida
- productie de piese mari
- componente functionale
- scule si dispozitive
- matrite
- carcase
- cercetare si dezvoltare
- industria auto
- productie personalizata
- dispozitive medicale
- ortopedie
- proteze
- orteze
- centre de productie aditiva
- universitati si laboratoare
Aplicatii ortopedice
Volumul de printare de 500 x 500 x 650 mm este potrivit pentru realizarea unor componente ortopedice de dimensiuni mari.
Imprimarea directa din granule poate fi utilizata pentru produse personalizate, inclusiv anumite tipuri de orteze si componente medicale, atunci cand sunt folosite materiale aprobate pentru aplicatia respectiva.
Avantaje fata de imprimarea cu filament
Utilizarea granulelor poate oferi avantaje precum:
- cost redus per kilogram
- acces la materiale industriale
- productivitate mai mare
- debit crescut
- flexibilitate in alegerea materialului
- posibilitatea utilizarii unor materiale compozite
- eficienta mai buna pentru piese mari
Conectivitate si workflow
Fisierele pot fi transferate prin USB.
Pentru pregatirea modelelor se poate utiliza PioCreat Slicer, optimizat pentru imprimarea FGF si controlul parametrilor specifici granulelor.
De ce sa alegi acest produs?
PioCreat MS01 este conceputa pentru aplicatii unde volumul mare, debitul ridicat si compatibilitatea cu materiale tehnice sunt mai importante decat rezolutia fina specifica imprimantelor desktop.
Extruderul de 400°C, camera incalzita si patul de 110°C permit controlul termic necesar pentru piese mari si materiale cu cerinte ridicate.
Debitului de pana la 3 kg/h ii permite sa produca piese voluminoase intr-un timp semnificativ mai redus fata de sistemele FDM conventionale cu filament.
Intrebari frecvente
1. Ce tehnologie foloseste?
FGF, adica imprimare directa din granule termoplastice.
2. Care este volumul de printare?
500 x 500 x 650 mm.
3. Ce temperatura maxima atinge duza?
400°C.
4. Cat se incalzeste patul?
Pana la 110°C.
5. Camera este incalzita?
Da, camera inchisa poate ajunge pana la aproximativ 100°C.
6. Ce viteza maxima are?
Pana la 220 mm/s.
7. Ce debit maxim are?
Pana la 3 kg de material pe ora.
8. Ce dimensiune au granulele?
2-5 mm.
9. Detecteaza lipsa materialului?
Da. Poate intrerupe lucrarea si permite continuarea dupa realimentare.
10. Este potrivita pentru fibra de carbon?
Da, poate utiliza materiale compozite compatibile, inclusiv anumite granule ranforsate cu fibra de carbon.
