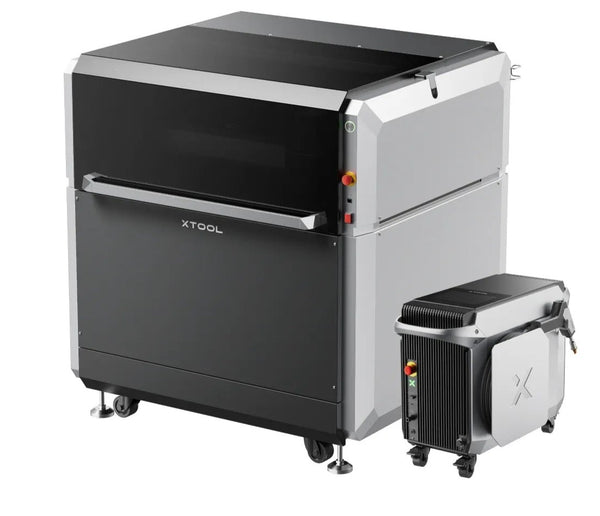

xTool MetalFab 1200W cu CNC Cutter este un sistem profesional pentru prelucrarea metalelor, care combina sudura laser portabila, taierea manuala, curatarea suprafetelor si taierea CNC automata intr-o singura platforma.
Pachetul include unitatea xTool MetalFab Laser Welder 1200W cu wire feeder si modulul MetalFab CNC Cutter cu suprafata de lucru de 610 x 610 mm.

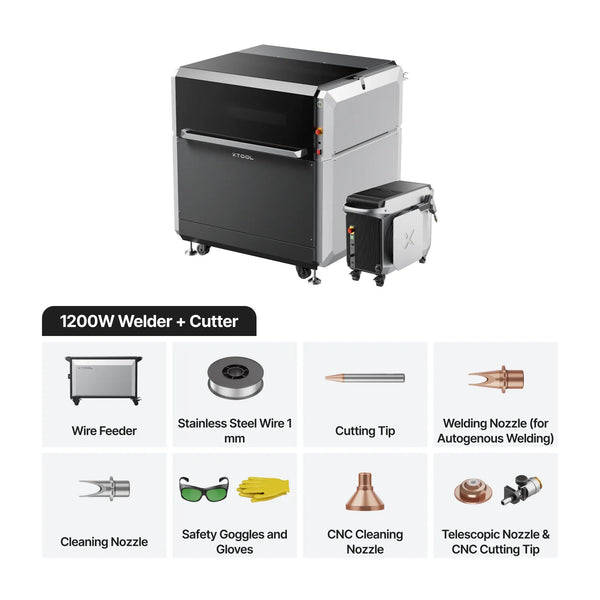

Continut pachet
Aceasta configuratie include:
- 1 x xTool MetalFab Laser Welder 1200W
- 1 x xTool MetalFab CNC Cutter
- wire feeder pentru MetalFab 1200W
- cap de sudura multifunctional
- accesorii pentru sudura si taiere
- componente CNC necesare configuratiei
- echipamente de protectie si accesorii incluse conform configuratiei producatorului
Este important ca aceasta varianta sa nu fie confundata cu P1030708 standalone, care nu include CNC Cutter.
Functii principale
Sistemul poate fi utilizat pentru:
- sudura laser
- sudura cu sarma de adaos
- taiere laser manuala
- taiere CNC automata
- curatare rugina
- curatare vopsea
- curatarea cordoanelor de sudura
- gravare pe anumite metale compatibile
- productie de componente metalice
Fiber Laser 1200W
Sursa laser de 1200W permite procesarea rapida a metalului si concentrarea energiei intr-o zona redusa.
Laserul poate fi utilizat pentru sudarea materialelor precum:
- otel carbon
- otel inoxidabil
- aluminiu
- tabla galvanizata
- aliaje de titan
- aliaje de nichel
- alama
- alte aliaje compatibile
Capacitatea exacta depinde de material, grosime, geometria imbinarii si parametrii de lucru.
Capacitate de sudare
Pentru varianta de 1200W, capacitatea de sudare ajunge pana la aproximativ:
| Material |
Grosime sudare |
| Otel carbon |
pana la 5 mm |
| Otel inoxidabil |
pana la 5 mm |
| Aluminiu |
pana la 4 mm |
| Alama |
pana la 4 mm |
| Titan |
pana la 5 mm |
| Aliaje de nichel |
pana la 4 mm |
Valorile maxime depind de aliaj si de configurarea procesului.
CNC Cutter inclus
Diferenta importanta fata de varianta standalone este includerea sistemului xTool MetalFab CNC Cutter.
Acesta permite transformarea sursei laser MetalFab intr-un sistem automatizat pentru debitarea tablelor.
Zona de lucru
610 x 610 mm
Sistemul suporta si passthrough:
610 x lungime extinsa
Aceasta functie permite procesarea unor panouri mai lungi decat suprafata standard de lucru.
Capacitate taiere CNC cu 1200W
Cu CNC Cutter si MetalFab 1200W, capacitatea variaza in functie de metal si gazul utilizat.
| Material |
Taiere curata recomandata |
| Otel inoxidabil |
pana la 5 mm |
| Aluminiu |
pana la 4 mm |
| Alama |
pana la 3 mm |
| Otel carbon |
pana la 10 mm |
| Tabla galvanizata |
pana la 10 mm |
| Titan |
pana la 5 mm |
Pentru otel carbon, grosimea maxima de taiere poate ajunge pana la aproximativ 12 mm, cu posibilitatea aparitiei de zgura si necesitatea prelucrarii ulterioare.
Taiere CNC automata
CNC Cutter permite incarcarea unui proiect si deplasarea automata a capului laser pe axele X, Y si Z.
Caracteristicile principale includ:
- zona de lucru 610 x 610 mm
- viteza maxima 400 mm/s
- precizie de miscare +/-0,1 mm
- cursa X 610 mm
- cursa Y 610 mm
- cursa Z 90 mm
- acceleratie maxima X/Y 0,1G
- functie passthrough
- ventilator de extractie integrat
Wire feeder inclus
Varianta MetalFab 1200W include sistem dedicat pentru alimentarea cu sarma.
Wire feeder-ul suporta sarma cu diametre de:
- 0,8 mm
- 1,0 mm
- 1,2 mm
- 1,6 mm
Viteza de alimentare poate fi reglata intre aproximativ:
2-100 mm/s
Greutatea maxima suportata pentru rola de sarma este de aproximativ 15 kg.
Moduri de sudare
MetalFab suporta mai multe moduri de lucru:
- Seam Welding
- Tack Welding
- Pulse Welding
- autogenous welding
- wire-filled welding
Acest lucru permite adaptarea sistemului la diferite tipuri de imbinari.
Curatare laser
Capul MetalFab poate fi folosit si pentru curatarea suprafetelor metalice.
Poate fi utilizat pentru:
- rugina
- vopsea
- oxizi
- impuritati
- pregatirea suprafetei inainte de sudare
- curatarea zonei dupa sudare
Latimea zonei de curatare poate varia in functie de modul utilizat.
Racire cu aer
Sistemul MetalFab 1200W este racit cu aer.
Acest lucru elimina necesitatea unui chiller extern cu apa si reduce complexitatea infrastructurii necesare instalarii.
Specificatii MetalFab Laser Welder 1200W
| Specificatie |
Detalii |
| Brand |
xTool |
| Serie |
MetalFab |
| Model |
MetalFab 1200W |
| Tehnologie |
Fiber Laser |
| Putere laser |
1200W |
| Lungime de unda |
1080 +/- 10 nm |
| Moduri |
Welding / Cutting / Cleaning |
| Sudura continua |
Da |
| Tack Welding |
Da |
| Pulse Welding |
Da |
| Wire feeder |
Da |
| Racire |
Aer |
| Putere nominala sistem |
aprox. 4200W |
| Alimentare |
200-240V AC, 50/60Hz |
| Clasa laser |
Class 4 |
| Lungime cablu cap |
aprox. 5 m |
| Dimensiuni |
72,8 x 32,7 x 51,2 cm |
| Greutate |
aprox. 38,2 kg |
Specificatii CNC Cutter
| Specificatie |
Detalii |
| Tip produs |
CNC Laser Cutter |
| Zona lucru |
610 x 610 mm |
| Passthrough |
610 x lungime extinsa |
| Viteza maxima |
400 mm/s |
| Precizie miscare |
+/-0,1 mm |
| Cursa X |
610 mm |
| Cursa Y |
610 mm |
| Cursa Z |
90 mm |
| Acceleratie maxima X/Y |
0,1G |
| Putere nominala CNC |
250W |
| Alimentare |
100-240V AC, 50/60Hz |
| Clasa laser |
Class 4 |
| Dimensiuni |
117,5 x 115,7 x 123 cm |
| Greutate |
aprox. 150-158 kg |
Cerinte de gaz
Procesul de sudare si taiere necesita utilizarea unui gaz corespunzator aplicatiei.
In functie de material pot fi utilizate:
- azot
- argon
- aer comprimat
- oxigen pentru anumite operatiuni de taiere
Gazul si presiunea necesara trebuie alese in functie de metal si grosime.
Software xTool Studio
Sistemul poate fi controlat prin xTool Studio pentru pregatirea si executarea proiectelor CNC.
Software-ul permite:
- importul proiectelor
- configurarea traseelor
- ajustarea parametrilor
- pozitionarea pieselor
- optimizarea traseului de taiere
- controlul lucrarii CNC
Aplicatii si domenii de utilizare
Este potrivit pentru:
- ateliere de confectii metalice
- productie industriala
- productie de serie mica
- prototipare
- cadre metalice
- mobilier metalic
- semnalistica
- carcase
- panouri
- piese auto
- reparatii
- structuri metalice
- componente personalizate
- scule si dispozitive
- prelucrarea tablelor
Siguranta
MetalFab este un echipament Laser Class 4 si necesita respectarea procedurilor de siguranta specifice laserelor industriale.
Este necesara utilizarea:
- ochelarilor de protectie compatibili
- echipamentului de protectie
- sistemelor de extractie
- unui spatiu de lucru controlat
- gazelor adecvate procesului
- instalatiei electrice dimensionate corespunzator
Dimensiuni si greutate
Laser Welder 1200W
| Caracteristica |
Valoare |
| Lungime |
72,8 cm |
| Latime |
32,7 cm |
| Inaltime |
51,2 cm |
| Greutate |
aprox. 38,2 kg |
CNC Cutter
| Caracteristica |
Valoare |
| Lungime |
117,5 cm |
| Latime |
115,7 cm |
| Inaltime |
123 cm |
| Greutate |
aprox. 150-158 kg |
Package dimensions
MetalFab 1200W Laser Welder
L x l x H: 90 x 80 x 73 cm
Greutate bruta: aprox. 86 kg
MetalFab CNC Cutter
L x l x H: 150 x 113 x 111 cm
Pachet complet MetalFab 1200W + CNC Cutter
L x l x H: 148,5 x 112,5 x 183 cm
Greutate bruta: 337 kg
Pentru logistica si calculul transportului, as folosi valorile pachetului complet: 148,5 x 112,5 x 183 cm / 337 kg.
De ce sa alegi acest produs?
xTool MetalFab 1200W cu CNC Cutter combina mai multe procese de prelucrare a metalului intr-o singura platforma.
Poate fi folosit manual pentru sudura, taiere si curatare, iar CNC Cutter-ul transforma sistemul intr-un echipament automat pentru debitarea tablelor.
Zona de lucru de 610 x 610 mm, passthrough-ul si compatibilitatea cu mai multe tipuri de metal il fac potrivit pentru ateliere si productie de serie mica.
Intrebari frecvente
1. Pachetul include CNC Cutter?
Da. Aceasta configuratie include MetalFab 1200W si MetalFab CNC Cutter.
2. Include wire feeder?
Da.
3. Ce putere are laserul?
1200W.
4. Care este zona de lucru CNC?
610 x 610 mm.
5. Poate taia piese mai lungi de 610 mm?
Da, prin functia passthrough.
6. Cat poate taia din otel carbon?
Pana la 10 mm pentru taiere curata, iar grosimea maxima poate ajunge la aproximativ 12 mm in anumite conditii.
7. Poate taia aluminiu?
Da, pana la aproximativ 4 mm in configuratia CNC 1200W.
8. Poate suda otel inoxidabil?
Da.
9. Sistemul este racit cu apa?
Nu. MetalFab 1200W foloseste racire cu aer.
10. Cat cantareste pachetul pentru transport?
Aproximativ 337 kg, la dimensiuni de 148,5 x 112,5 x 183 cm.
