Kitul spindle TwoTrees de 500W este un upgrade pentru masinile CNC din seria TTC450, conceput pentru utilizatorii care au nevoie de o viteza mai mare de lucru, o rigiditate mai buna a ansamblului de frezare si o capacitate extinsa de prelucrare a materialelor.

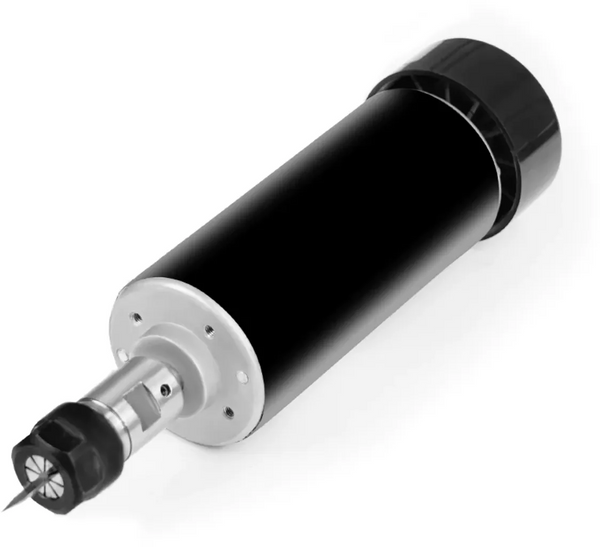

Motorul brushless DC poate ajunge la 12.000 rpm si ofera un cuplu maxim de 0,6 Nm, fiind potrivit pentru gravare, frezare usoara si prelucrare pe lemn, materiale plastice, acrilic si anumite metale compatibile.
Sistemul de racire fortata cu aer ajuta la mentinerea temperaturii motorului in limite stabile in timpul sesiunilor mai lungi de lucru. Penseta ER11 permite utilizarea unei game variate de scule CNC compatibile.
Caracteristici principale
Spindle-ul are o putere maxima de 500W si functioneaza la o tensiune de 48V DC, fiind destinat utilizarii impreuna cu un driver brushless compatibil.
Viteza maxima fara sarcina de 12.000 rpm permite cresterea eficientei in lucrarile de gravare si frezare fina, mai ales in comparatie cu motoarele standard de putere mai redusa.
Runout-ul radial de aproximativ 0,01-0,03 mm contribuie la o rotatie mai stabila a sculei, ceea ce este important pentru gravuri detaliate si pentru reducerea vibratiilor.
Sistemul ER11 ofera compatibilitate cu mai multe diametre de freze si burghie CNC, in functie de penseta utilizata.
Aplicatii si domenii de utilizare
Kitul este potrivit pentru ateliere mici, makerspace-uri, proiecte educationale, prototipare si utilizatori care vor sa imbunatateasca performanta unei masini CNC TTC450.
Poate fi folosit pentru gravare si frezare pe lemn, MDF, plastic, acrilic, PCB, aluminiu si alte materiale compatibile, in functie de scula si parametrii folositi.
Pentru metale, este recomandat in special pentru operatiuni usoare, gravare si prelucrari cu adancimi controlate, nu ca spindle industrial pentru frezare grea.
Avantaje tehnice
Puterea de 500W reprezinta un upgrade semnificativ fata de spindle-urile entry-level folosite pe multe CNC-uri desktop.
Viteza de 12.000 rpm permite utilizarea unor freze mai mici cu viteze de taiere mai potrivite pentru detalii fine.
Cuplul de 0,6 Nm contribuie la mentinerea fortei de taiere la lucrari usoare si medii.
Racirea fortata cu aer ajuta la disiparea caldurii fara sistem extern de racire cu apa.
Runout-ul radial redus ajuta la mentinerea unei miscari mai uniforme a frezei si poate contribui la o suprafata prelucrata mai curata.
Specificatii tehnice complete
| Specificatie |
Detalii |
| Brand |
TwoTrees |
| Cod produs |
500W Spindle Motor Kit |
| Tip produs |
Kit spindle CNC |
| Compatibilitate principala |
TTC450 |
| Compatibilitate suplimentara |
TTC450 Pro |
| Tip motor |
Brushless DC |
| Putere maxima |
500W |
| Tensiune de lucru motor |
48V DC |
| Viteza maxima fara sarcina |
12.000 rpm |
| Cuplu maxim |
0,6 Nm |
| Sistem prindere |
ER11 |
| Runout radial |
aprox. 0,01-0,03 mm |
| Racire |
Aer fortat |
| Rezistenta izolatie |
>2 MΩ |
| Rigiditate dielectrica |
400V |
| Lungime motor |
19,9 cm |
| Greutate spindle |
1,4 kg |
| Dimensiuni ambalaj |
25 x 25 x 9,1 cm |
| Greutate ambalaj |
3 kg |
Compatibilitate si montaj

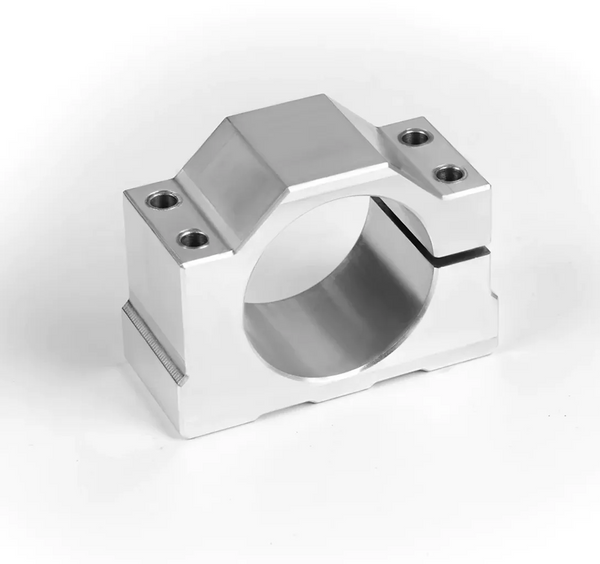

Kitul este proiectat pentru seria TwoTrees TTC450 si poate fi instalat si pe TTC450 Pro cu accesoriile de montaj corespunzatoare.
Instalarea presupune inlocuirea spindle-ului standard si conectarea motorului de 500W la sistemul de control si alimentare specific.
Pentru functionare, motorul de 48V DC necesita driverul brushless si componentele electrice compatibile ale kitului.
Racire si functionare
Spindle-ul foloseste racire fortata cu aer, ceea ce permite disiparea continua a caldurii fara utilizarea unei pompe de apa sau a unui circuit extern.
Aceasta solutie este potrivita pentru un CNC desktop, deoarece simplifica montajul si mentenanta fata de un spindle racit cu lichid.
Materiale compatibile
| Material |
Utilizare |
| Lemn |
Gravare / frezare |
| MDF |
Gravare / frezare |
| Acrilic |
Gravare / frezare |
| Plastic |
Gravare / frezare |
| PCB |
Gravare / frezare |
| Aluminiu |
Prelucrare usoara |
| Cupru |
Prelucrare usoara |
| Metale moi compatibile |
In functie de scula si parametri |
Accesorii incluse
| Accesoriu |
Detalii |
| Spindle 500W |
Inclus |
| Penseta ER11 |
Inclusa |
| Sistem racire cu aer |
Integrat |

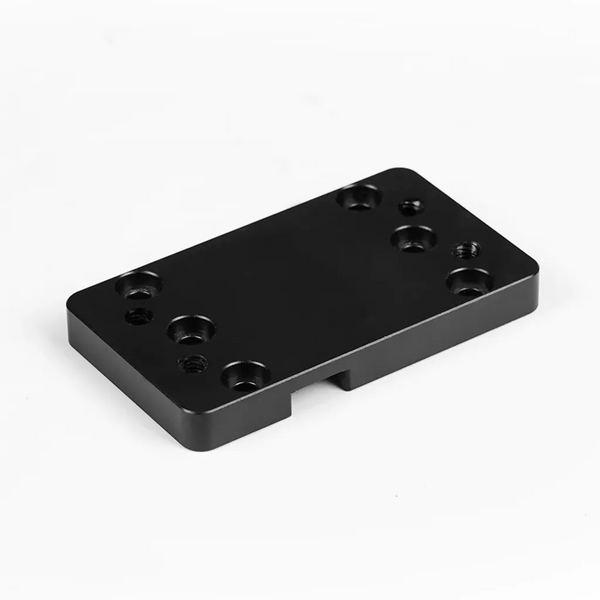

| Componente montaj TTC450 |
Incluse in kit, in functie de configuratia comerciala |

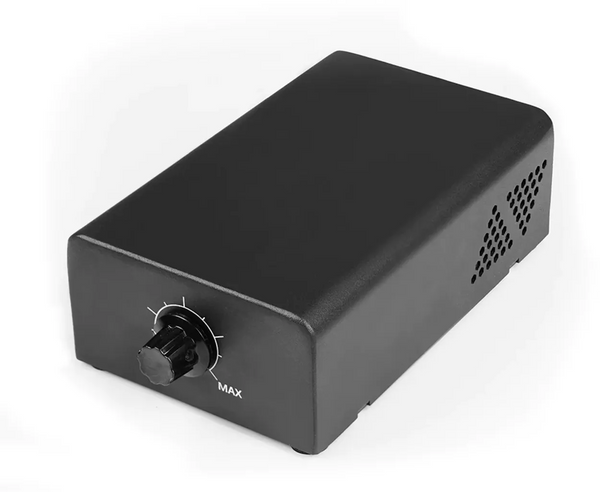

| Driver / controler |
Necesare pentru functionare, incluse doar daca fac parte din configuratia kitului achizitionat |
De ce sa alegi acest produs?
Acest kit este potrivit pentru utilizatorii care au deja un TTC450 si vor sa imbunatateasca performanta de frezare fara sa schimbe intreaga masina.
Puterea de 500W si viteza de 12.000 rpm permit lucrari mai rapide si mai stabile fata de un spindle standard de putere mica.
Racirea fortata cu aer simplifica exploatarea, iar penseta ER11 ofera flexibilitate pentru folosirea mai multor tipuri de scule CNC.
Intrebari frecvente
1. Este compatibil cu TwoTrees TTC450?
Da, acesta este modelul principal pentru care este proiectat kitul.
2. Este compatibil si cu TTC450 Pro?
Da, documentatia TwoTrees include instructiuni de instalare si pentru TTC450 Pro.
3. Ce putere are spindle-ul?
Puterea maxima este de 500W.
4. Ce viteza maxima atinge?
Pana la 12.000 rpm fara sarcina.
5. Ce sistem de prindere foloseste?
ER11.
6. Este racit cu apa?
Nu. Foloseste racire fortata cu aer.
7. Poate prelucra aluminiu?
Da, pentru lucrari usoare si cu parametri corecti.
8. Ce tensiune foloseste motorul?
48V DC.
9. Ce runout radial are?
Aproximativ 0,01-0,03 mm.
10. Este potrivit pentru frezare grea in metal?
Nu. Este un spindle pentru CNC desktop, potrivit pentru gravare si prelucrari usoare pana la medii, in functie de material si configuratie.
